Активные фильтры гармоник TG Drive TGAHF

Активные фильтры гармоник TG Drive TGAHF

TGAHF — электронное силовое устройство нового поколения, которое динамически компенсирует как гармоники переменной амплитуды и частоты, так и переменную реактивную мощность относительно опережающей или запаздывающей фазы.

Фильтр представляет собой модуль с трехфазным переменным током на входе, обеспечивающий высокую эффективность компенсации гармоник.

Запросить
Номинальное напряжение 400 В (239 – 459 В)
Номинальный ток 30/50/60 А, 100 А, 150 А, 100-750 А
Номинальное напряжение 480 В (383-576 В)
Номинальный ток 100-600 А
Номинальное напряжение 690 В (483-794 В)
Номинальный ток 100-500 А
Тип управляющего устройства
DSP
Компенсация по току
По трем фазам
Спектр компенсации гармонических искажений
2…61 (селективная или полная компенсация)
Компенсация гармоник в процентном выражении
>97%
Частота питающей сети
50 Гц/60 Гц ± 5%
Система заземления
TN-C
Компенсация дисбаланса по фазам
<3%
Компенсация реактивной мощности
-1…1 (настраиваемое значение)
Время реакции системы на возмущающие воздействия
<25 мкс
Автоматическое ограничение тока
Да
Частота ШИМ-сигнала
20 кГц (настраиваемая)
Способ охлаждения
Воздушное
Шумовыделение
<60 дБ
КПД
≥97%
Виды защит
Перенапряжение, низкое напряжение, защита по току, по температуре
Панель управления
HMI 7”
Интерфейс связи
RS485/CAN
Исполнение
Модульное / навесное / напольное
Цветовое исполнение
RAL7032
Температура хранения
-40…70°C
Рабочая температура
-10…50°С
Влажность
<95% без конденсата
Высота установки
<1500 м (при превышении 1500 м необходимо переразмеривать номинал)
Степень защиты
IP21
Активные фильтры гармоник TG Drive TGAHF
Используя внешние трансформаторы тока, активный фильтр TGAHF отслеживает ток, потребляемый нагрузкой, фиксирует гармонические искажения и позволяет компенсировать их в нескольких режимах. Система управления определяет требуемую компенсацию и создает модель для оптимального корректирующего воздействия. Цифровой контроллер генерирует сигналы широтно-импульсной модуляции, отпирающие IGBT-транзисторы, которые за счет энергии, накопленной в звене постоянного тока, восстанавливают синусоидальность питающей сети.

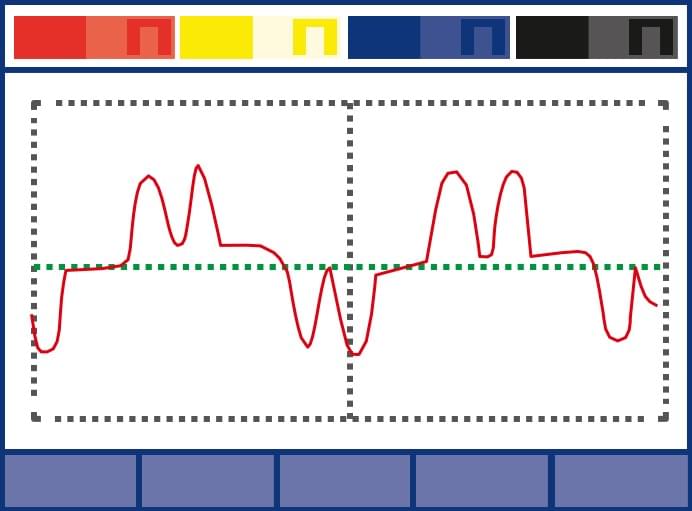

Синусоида тока до включения TGAHF
Синусоида тока до включения TGAHF

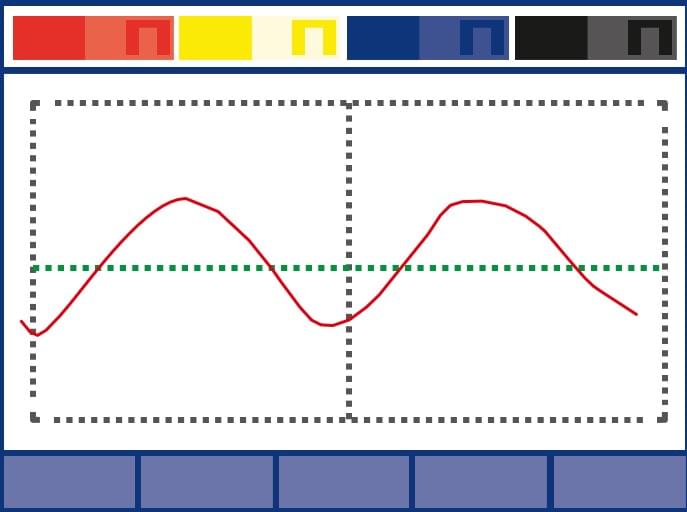

Синусоида тока после включения TGAHF
Синусоида тока после включения TGAHF

Размеры модуля без HMI-панели

Модель TGAHF Напряжение, В Номинальный ток, А Габаритные размеры, мм Масса, кг
Ширина, W Глубина, D Высота, H
TGAHF-050-T3-M 400 50 493 202 623 35
TGAHF-060-T3-M 400 60 493 202 623 35
TGAHF-100-T3-M 400 100 493 227 723 45
TGAHF-150-T3-M 400 150 593 287 719 60
TGAHF-100-T6-M 690 100 593 302 780 200
Модульное исполнение
Модульное исполнение

Размеры модуля с HMI-панелью

Модель TGAHF Напряжение, В Номинальный ток, А Габаритные размеры, мм Масса, кг
Ширина, W Глубина, D Высота, H
TGAHF-050-T3-W 400 50 443 271 630 35
TGAHF-060-T3-W 400 60 443 271 630 35
TGAHF-100-T3-W 400 100 443 295 719 45
TGAHF-150-T3-W 400 150 544 356 719 60
TGAHF-100-T6-W 690 100 544 372 774 58

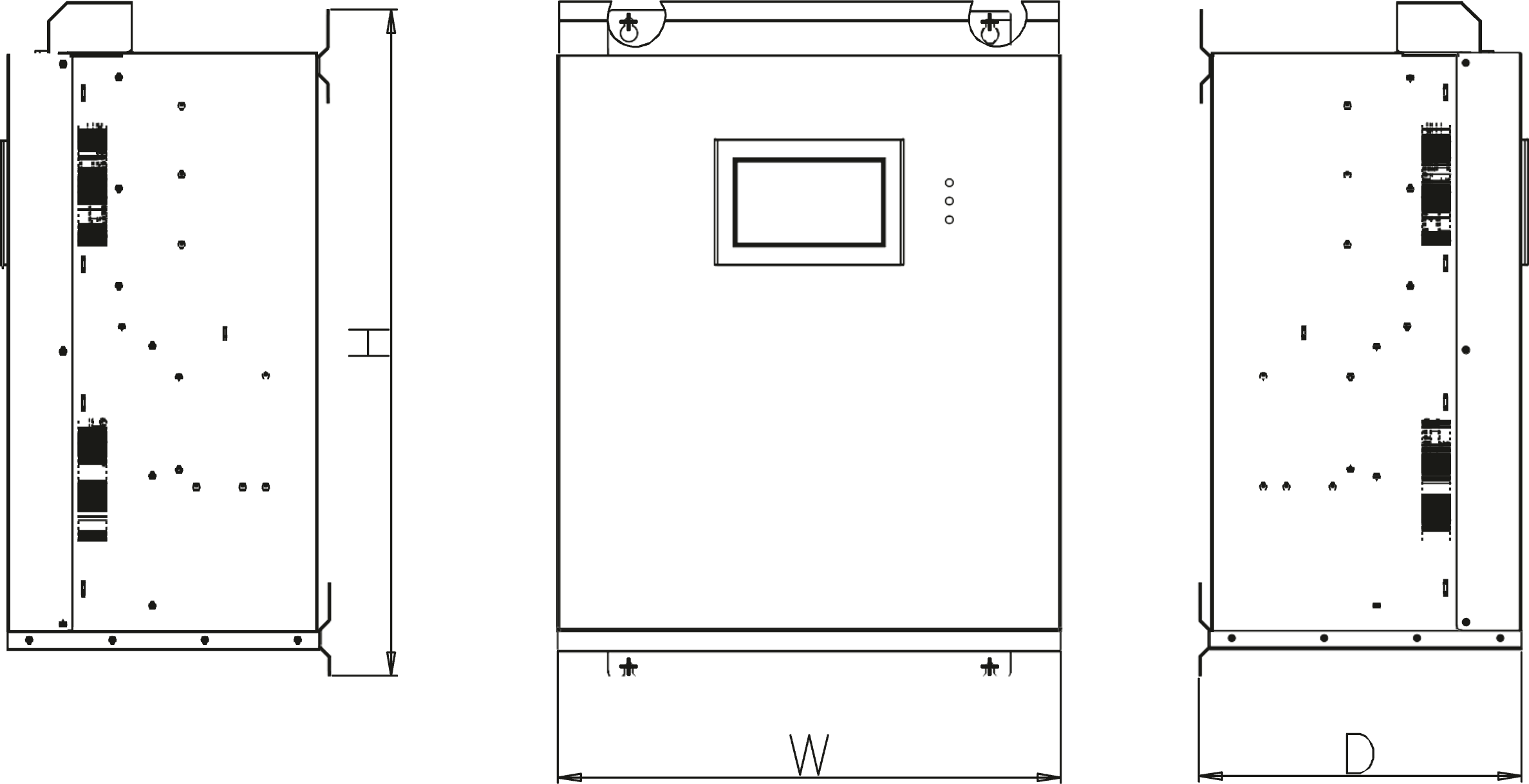

Навесное исполнение
Навесное исполнение

Размеры шкафа напольного исполнения

Модель TGAHF Напряжение, В Номинальный ток, А Габаритные размеры, мм Масса,
кг
Ширина,
W		 Глубина,
D		 Высота,
H
TGAHF-600-T3-C 400 до 600 840 1000 2200 до 390
TGAHF-400-T6-C 690 до 400 840 1000 2200 до 360

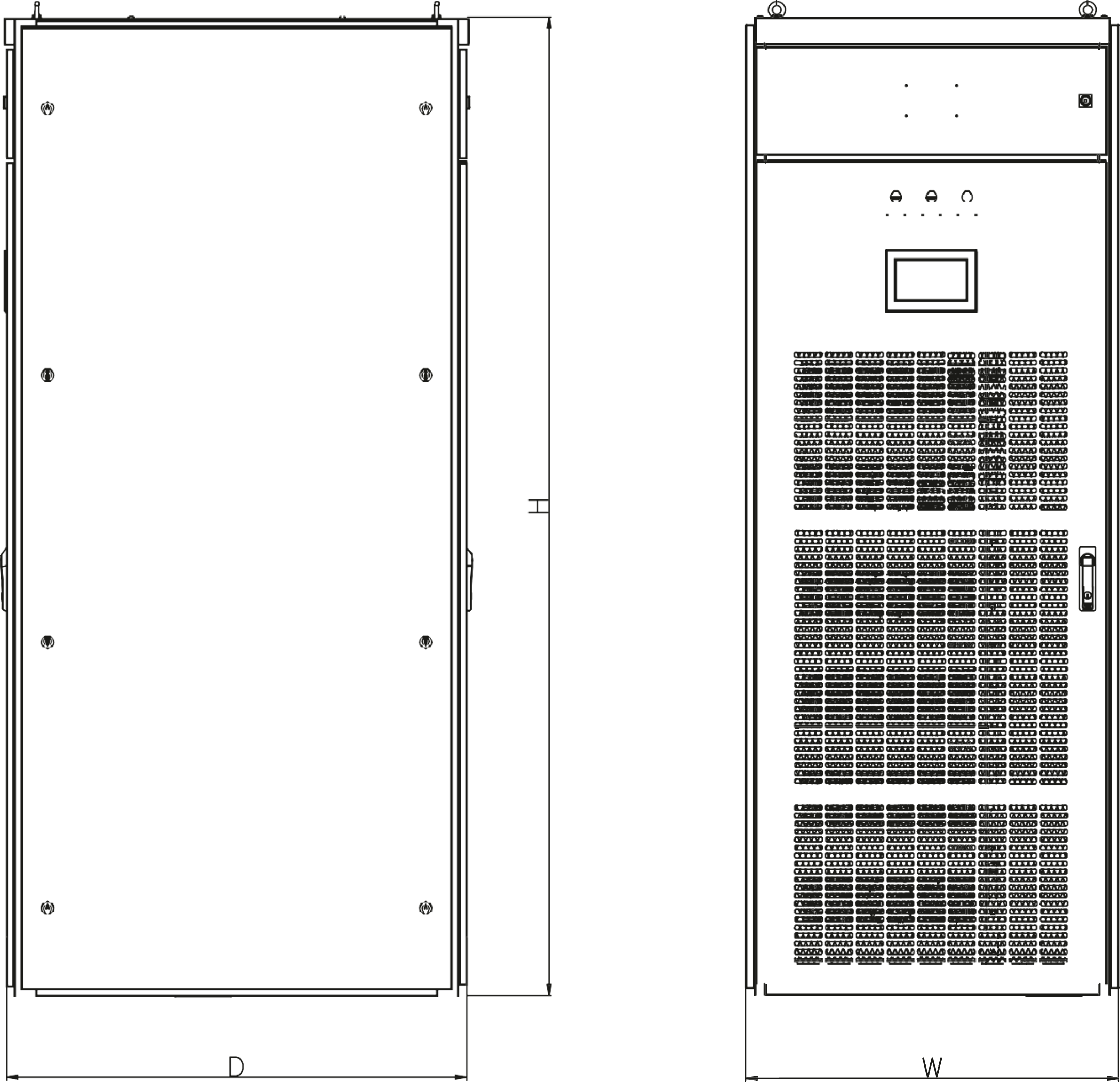

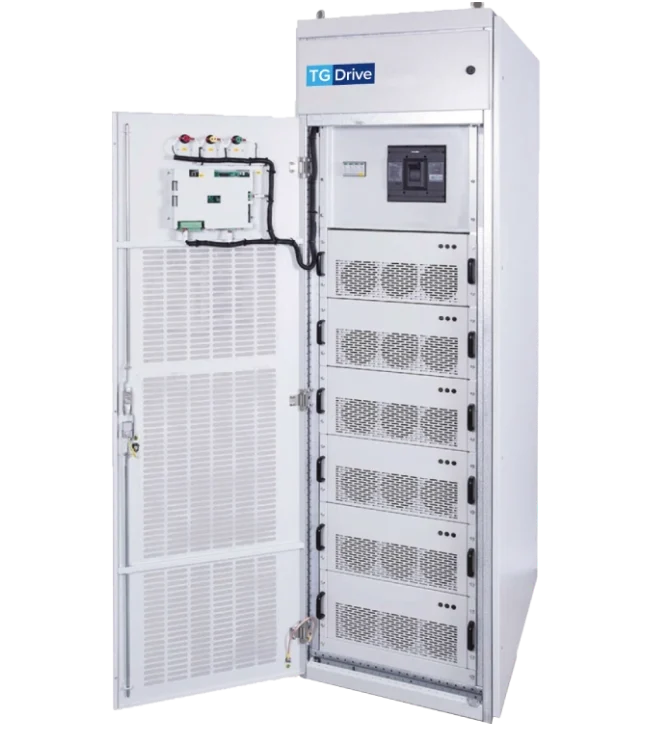

Напольное исполнение
Напольное исполнение
1

Полная компенсация или по выбору

2

Компенсация реактивной мощности

3

Трехфазная компенсация несимметрии

4

Степень устранения гармоник >97%

5

DSP+FPGA, высокоскоростное цифровое управление

6

Автоматическое предотвращение резонанса, автоматический ограничитель без перегрузки

7

Защита от перенапряжения, перегрузки по току, перегрева и т. д.

8

Связь: Ethernet, RS485 и т. д.

9

Модульная конструкция, компактное исполнение, возможность расширения, простота установки и обслуживания

10

Интуитивно понятный интерфейс

Скачать
Скачать
TGAHF
XXX [1]
T3 [2]
М [3]

30/50/60 А

100 А

100-500 А

100-600 А

100-750 А

150 А

Т – трехпроводная система подключения:

  • Т3 – 400 В
  • Т4 – 480 В
  • Т6 – 690 В

F – четырехпроводная система подключения:

  • F3 – 400 В
  • F4 – 480 В
  • F6 – 690 В

M – модульное исполнение

W – навесное исполнение

С – напольное исполнение
