HD2000 — инженерная серия преобразователей частоты, разработанная компанией HopeWind Electric.
Модульность инвентора позволяет справляться с различными сложными сценариями управления электроприводами.
Серия включает в себя как решения для управления одним электродвигателем, так и многодвигательную систему, построенную на общей шине постоянного тока.
Запросить| Базовый выпрямитель | Входное напряжение | 4: 380~480 В 6: 500~690 В |
| Выходная частота | (50 Гц/60 Гц) ±6% | |
| Выходное напряжение | Входное напряжение * 1,32 (при полной нагрузке) | |
| Перегрузочная способность | Относительная перегрузка на 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка по постоянному току на 5 секунд | |
| КПД | ≥99% | |
| Функции защиты | Функции защиты: защита от перегрева, защита при плавном предзаряде, защита от блокировки и другие. | |
| Рекуперативный выпрямитель | Входное напряжение | 4: 380~480 В, 6: 500~690 В |
| Частота входа | 47 ~ 63 Гц | |
| Выходное напряжение | Входное напряжение * 1,3 (при полной нагрузке) | |
| Перегрузочная способность | Относительная перегрузка на 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка по постоянному току на 5 секунд | |
| КПД | ≥98,5% | |
| Функции защиты | защита от перегрева, защита от перегрузки, защита от короткого замыкания IGBT и другие | |
| AFE-выпрямитель со сверхнизким уровнем гармоник | Входное напряжение | 4: 380~480 В, 6: 500~690 В, 9: 1140 В, A: 1380 В |
| Частота входа | 47 ~ 63 Гц | |
| Выходное напряжение | Входное напряжение * 1,5 (при номинальных условиях) | |
| Перегрузочная способность | Относительная перегрузка на 150% номинального тока в течение 60 секунд, максимальный ток (Imax), перегрузка по постоянному току на 5 секунд | |
| КПД | ≥98% (включая блок фильтра LCL) | |
| Коэффициент мощности | Регулируемый (заводская настройка равна 1) | |
| Функции защиты | защита от перегрева, защита от перегрузки, защита от короткого замыкания IGBT | |
| Инвертор | Номинальное входное напряжение | 4: 410 Vdc ~ 780 Vdc 6: 550 Vdc ~ 1100 Vdc 9: 1488 Vdc ~ 2200 Vdc A: 1488 Vdc ~ 2200 Vdc |
| Выходное напряжение | 0 ~ Входное напряжение переменного тока выпрямителя | |
| Выходная частота | 0 ~ 500 Гц | |
| Диапазон скоростей | V/F: 1:50, SVC: 1:200, FVC: 1:1000 | |
| Стабильность скорости | SVC: 0.2%, FVC: 0.01% | |
| Отклонение скорости | SVC: 0.2%, FVC: 0.1% | |
| Пусковой момент | SVC: 150% (0.5 Гц), FVC: 200% (0 Гц) | |
| Управление моментом | V/F: Не поддерживается, SVC: Поддерживается, FVC: Поддерживается | |
| Точность момента | SVC: 5%, FVC: 5% | |
| Время отклика момента | SVC: 5 мс, FVC: 5 мс | |
| Время отклика скорости | SVC: 100 мс, FVC: 100 мс | |
| Эквивалент динамического падения скорости | SVC: 0.5% * с, FVC: 0.3% * с | |
| Условия окружающей среды | Температура | -15°C ~ +40°C без понижения мощности, +40°C ~ +55°C применяется понижение мощности |
| Влажность | 5% ~ 95% без конденсации | |
| Высота над уровнем моря | ≤ 4000 м (с понижением мощности от 2000 м до 4000 м) | |
| Механические характеристики | Защита от вибраций | Соответствует IEC 60721-3-3:2002 |
| Уровень защиты | IP00 / IP20 / IP40 | |
| Уровень безопасности | Соответствует UL 508C-2004 | |
| Метод охлаждения | Воздушное охлаждение, водяное охлаждение |

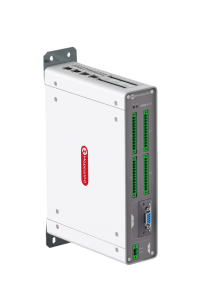

HCU 20 выступает в качестве основного компонента для управления инвертора и выпрямителя, предоставляя аппаратную платформу для программного обеспечения управления и обеспечивая как внутренние, так и внешние интерфейсы, включая интерфейсы ввода/вывода (I/O) и связи.

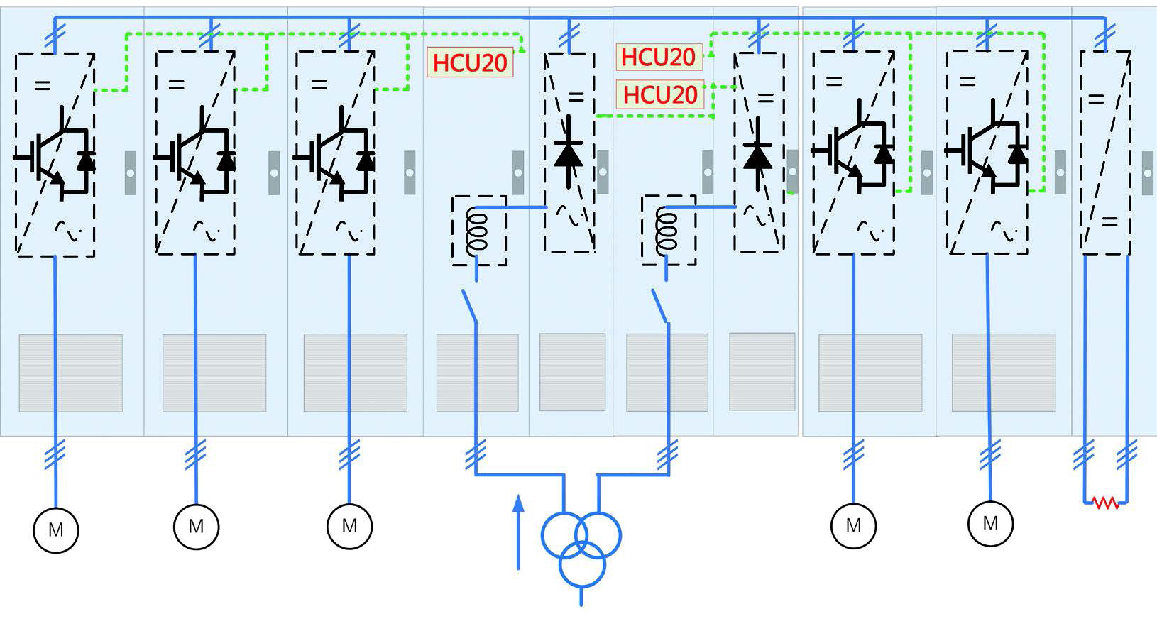

Шкаф с модулями базового выпрямителя, подключенный параллельно к группе инверторных модулей с общей шиной звена постоянного тока
В данной конфигурации все шкафы модулей базового выпрямителя имеют два отдельных вводных шкафа питания. Выпрямительные шкафы соединяются параллельно, формируя общую шину постоянного тока, к которой подключается шкаф тормозного модуля.
В шкафах ввода питания устанавливаются управляющие модули HCU20, которые могут быть настроены на работу как с 6-импульсным или 12-импульсным выпрямителем в зависимости от типа питающего трансформатора.

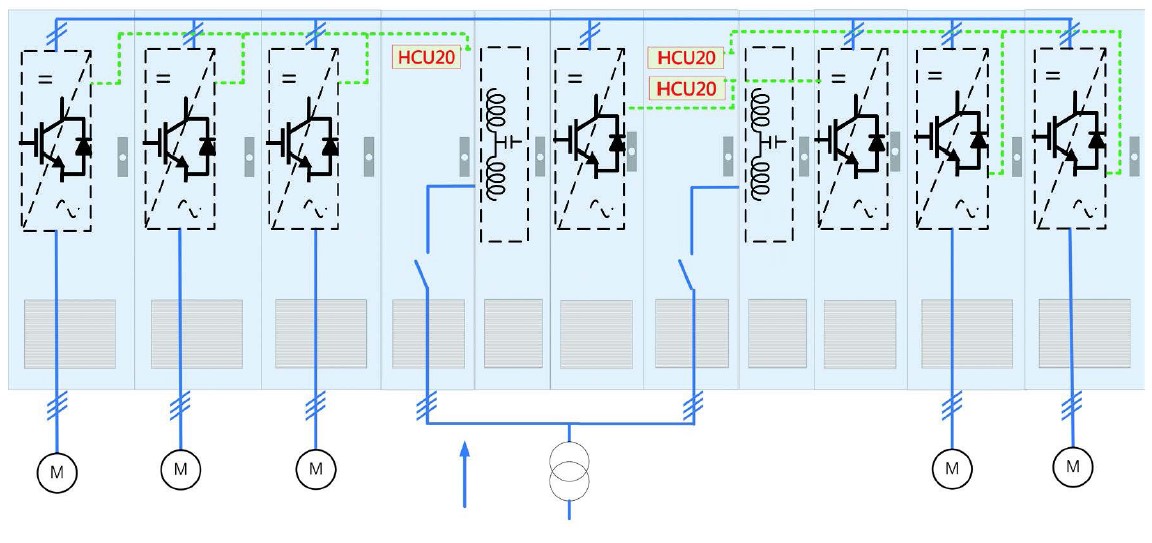

Шкаф модуля AFE-выпрямителя, подключенный параллельно к системе инверторов с общей шиной постоянного тока
В данной конфигурации каждый шкаф AFE-выпрямителя оснащён отдельным шкафом LCL-фильтра и шкафом ввода питания. Выпрямительные шкафы соединяются параллельно, формируя общую шину постоянного тока, а контроллеры HCU20 устанавливаются в вводным шкафом питания.

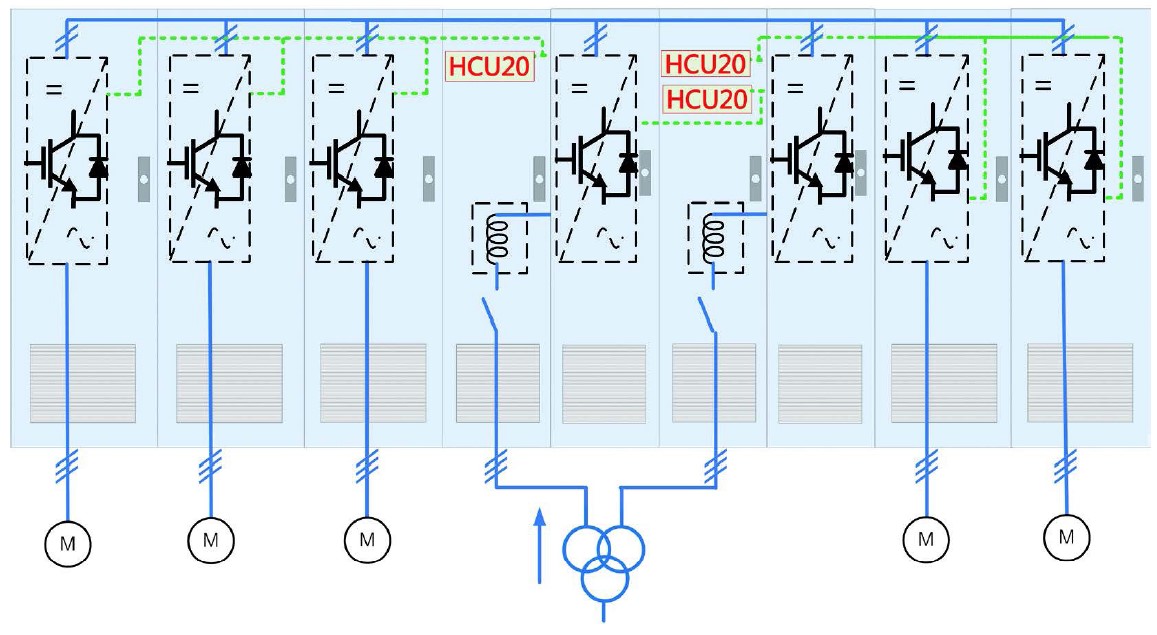

Шкаф рекуперативного выпрямителя, подключенный параллельно к системе инверторных модулей с общей шиной шиной звена постоянного тока
В данной конфигурации каждый шкаф рекуперативного выпрямительного модуля оснащён отдельным шкафом ввода питания. Выпрямительные шкафы соединяются параллельно, формируя общую шину постоянного тока.
В шкафах ввода питания устанавливаются управляющие модули HCU20, которые могут работать как с 6-импульсными, так и с 12-импульсными модулями выпрямителей в зависимости от типа питающего трансформатора.

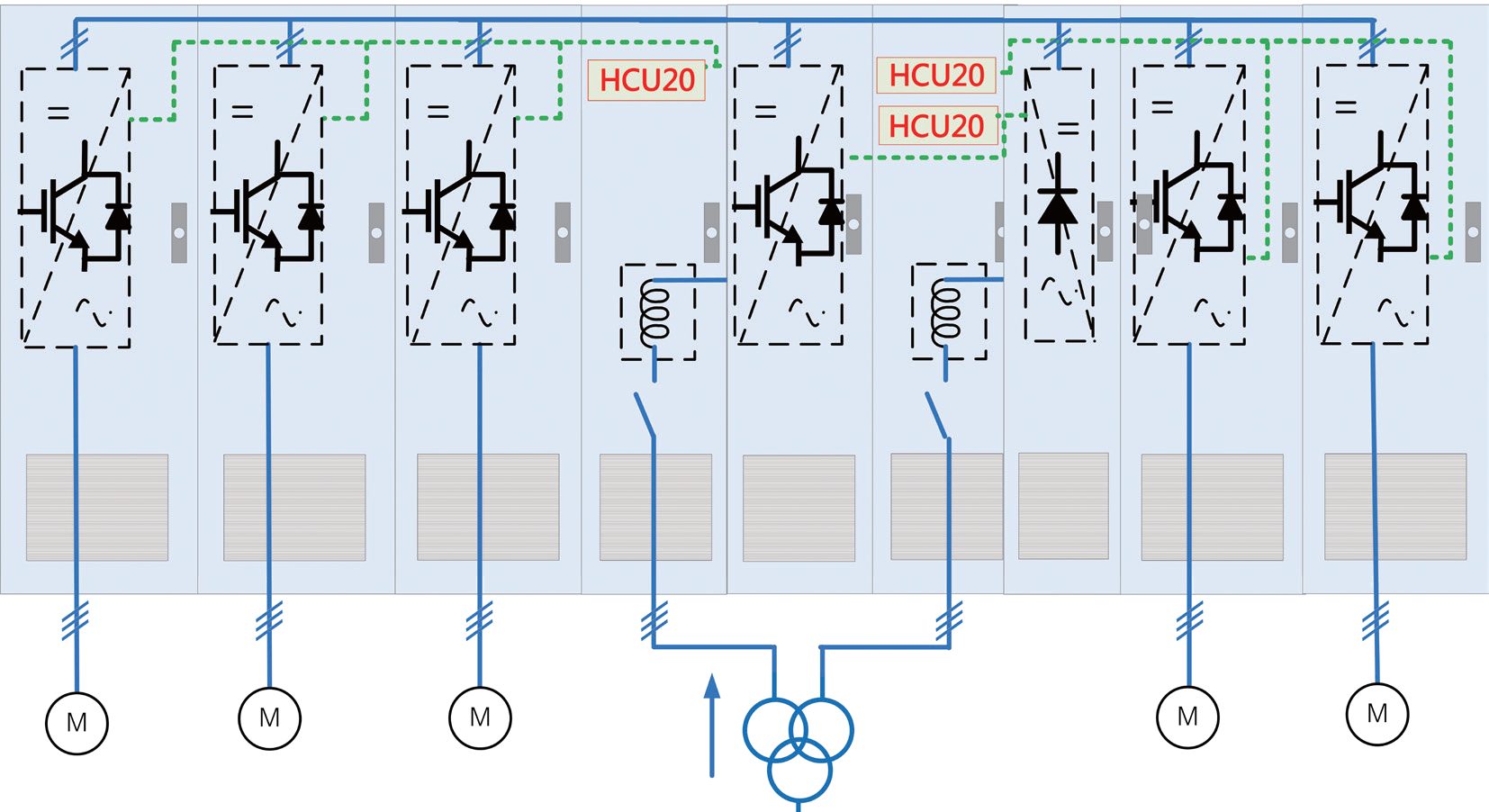

Гибридный выпрямительный блок, подключенный параллельно к системе инверторов с общей шиной звена постоянного тока
В данной конфигурации используются как шкафы с модулями базового выпрямителя, так и шкафы с модулями рекуперативного выпрямителя. Обычно мощность модуля рекуперативного выпрямителя не должна превышать 1/3 мощности модуля базового выпрямителя, а мощность модуля базового выпрямителя должна соответствовать требованиям общего блока привода двигателя на шине постоянного тока. Каждый шкаф выпрямителей оснащён отдельным шкафом ввода питания, а сами шкафы выпрямителей соединяются параллельно, формируя общую шину постоянного тока. Обратная энергия возвращается в сеть через шкаф рекуперативного выпрямителя, а управляющие модули HCU20 устанавливаются в шкафах ввода питания.
Технология параллельной работы
Высокий отклик по крутящему моменту
Синхронизация нескольких двигателей и управление балансом нагрузки
Наблюдение за потоком и оценка скорости
Автоматическое онлайн-переключение режимов CLVC и OLVC
Сейсмоустойчивая конструкция высокой прочности
HD2000: Низковольтная инженерная серия
10: Базовый выпрямитель (диодный)
11: Базовый выпрямитель (тиристорный)
12: Рекуперативный
13: AFE
14: LCL-фильтр без встроенного байпасного контактора (без встроенного главного контактора)
15: LCL-фильтр со встроенным байпасным контактором
16: Инвертор
17: Шкаф управления
18: Тормозной модуль большой мощности для модульного шкафного решения
19: Тормозной модуль одиночного преобразователя частоты
21: Выходной дроссель (1 блок/шкаф)
22: Выходной дроссель (2 блока/шкаф)
30: Вводной шкаф питания
33: Шкафной преобразователь с базовым выпрямителем
B: отдельный модуль, D: шкафное исполнение
0500: 500 A
4: 400 В (380 В ~ 480 В),
6: 690 В (500 В ~ 690 В)
9: 1140 В
A: 1380 В
B: Встроенный тормозной модуль
Нет буквы: Без встроенного тормозного модуля
L: Жидкостное охлаждение
Нет буквы: Воздушное охлаждение
S: Компактный тип
Нет буквы: Шасси тип
+L: Включено
Нет буквы: Не включено
+Q: Включено
Нет буквы: Не включено
