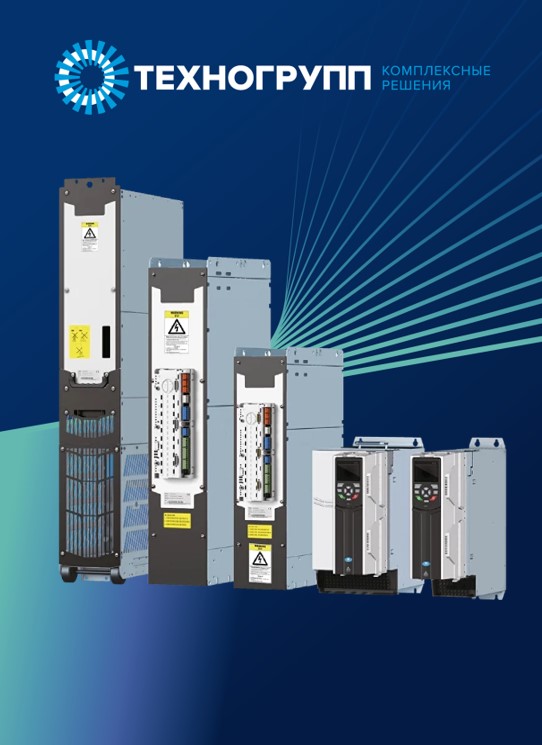

MD880 — высокотехнологичное и высокопроизводительное приводное устройство для управления скоростью и крутящим моментом.
Выпускается в двух конфигурациях: в качестве электропривода для одного или нескольких механизмов.
MD880 обеспечивает высокую надежность и гибкость эксплуатации, а также возможность интеграции в оборудование различных конфигураций.
Запросить| Базовый выпрямитель | Входное напряжение | 4：380~415 В переменного тока 7：525~690 В переменного тока -10%~+10%（-15%，<1мин） |
| Диапазон входных частот | 47-63 Гц | |
| Выходное напряжение | 4：540~590 В постоянного тока 7：740~975 В постоянного тока |
|
| Возможность перегрузки | Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут |
|
| Эффективность | Более 98% | |
| Коэффициент реактивной мощности | Более 0,95 (при номинальной полной нагрузке) | |
| Рекуперативный выпрямитель | Входное напряжение | 4：380~415 В переменного тока 7：525~690 В переменного тока；-10%~+10%（-15%，<1мин） |
| Диапазон входных частот | 47-63 Гц | |
| Выходное напряжение | 4：540~590 В постоянного тока 7：740~975 В постоянного тока |
|
| Возможность перегрузки | Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут | |
| Эффективность | Более 98% | |
| Коэффициент реактивной мощности | Более 0,95 (при номинальной полной нагрузке) | |
| Активный выпрямитель (AFE) | Входное напряжение | 4：380~415 В переменного тока 5：380~500 В 7：525~690 В переменного тока；-10%~+10%（-15%，<1мин） |
| Диапазон входных частот | 47-63 Гц | |
| Выходное напряжение | 4：540~720 В постоянного тока 5：570~750 В постоянного тока 7: 740~975 В постоянного тока |
|
| Возможность перегрузки | Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут; значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут | |
| Эффективность | Более 97% | |
| Коэффициент реактивной мощности | Более 0,99 (при номинальной полной нагрузке) | |
| Входной гармонический ток | THDI (КНИТ)＜5%（при номинальной мощности) THDU (КНИН)＜5%（Rzc＞20） |
|
| Инвертор / одиночный ПЧ с базовым выпрямителем | Входное напряжение | Управление несколькими электродвигателями: 4：540~720 В постоянного тока 5：540~750 В постоянного тока， 7：740~975 В постоянного тока Управление одним электродвигателем: 4：380~480 В переменного тока； 7：525~690 В переменного тока |
| Выходное напряжение | Управление несколькими электродвигателями: 4：0~415 В переменного тока， 5：0~500В пер. тока， 7：0~690 В пер. тока； Управление одним электродвигателем: 4：0~480 В переменного тока； 7：0~690 В переменного тока |
|
| Выходная частота | 0~300 Гц (если частота превышает 300 Гц, незамедлительно обратитесь в отдел технического обслуживания Inovance) | |
| Эффективность | более 98% | |
| Режимы управления электродвигателем | Скалярное управление с постоянным соотношением V/F, векторное управление без датчиков положения ротора двигателя (SVC) векторное управление с датчиками положения ротора двигателя (FVC) | |
| Диапазон регулировки скорости | V/F：1:50 SVC：1:200 FVC： 1:1000 |
|
| Точность контроля скорости | SVC: ±10%Fs (коэффициент скольжения) FVC: ±0,01% |
|
| Отклик на изменения крутящего момента | Разомкнутый контур 5 мс, замкнутый контур 3 мс | |
| Режимы контроля крутящего момента | Векторное управление без датчиков положения ротора двигателя (SVC), векторное управление с датчиками положения ротора двигателя (FVC) | |
| Пусковой крутящий момент | 0.5 Гц/150%(SVC) 0 Гц/200%(FVC) |
|
| Возможность перегрузки | Незначительная перегрузка: 110% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут Значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут |
|
| Преобразователь DC / DC | Напряжение на стороне высокого напряжения | 4：540-720 В 5：540-850 В 7：740-1050 В |
| Напряжение на стороне низкого напряжения | 4：24-670 В 5：24-800 В 7：24-1000 В |
|
| Точность измерения напряжения | На стороне низкого напряжения: ≤0.1%Fs на стороне высокого напряжения: ≤1%Fs |
|
| Точность измерения тока | ≤1%Fs | |
| Время отклика | ≤3 мс (номинальный ток +10%~+90% внезапно приложенной нагрузки) | |
| Продолжительность переключения | ≤6 мс (номинальный ток +90%~-90% нагрузки при внезапном переключении) | |
| Общий КПД | ≥97% | |
| Возможность перегрузки | Быстрая перегрузка: 200% от номинальной нагрузки непрерывно на протяжении 10 секунд каждые 60 секунд Значительная перегрузка: 150% от номинальной нагрузки непрерывно на протяжении 1 минуты каждые 5 минут |
|
| Способы управления | Аналоговые входы | 2 аналоговых входа: -10 В~+10 В или -20 мА~+20 мА (варианты установки перемычек) |
| Аналоговые выходы | 2 аналоговых выхода: 0 В~10 В или 0~20 мА (варианты установки перемычек) | |
| Цифровые входы | 7 цифровых входов: для транзисторов NPN/PNP；"0"<5，"1">15， Rin (входной импеданс)：2 кОм | |
| Высокоскоростные цифровые входы | 2 цифровых входа: для транзисторов NPN/PNP；"0"<5，"1">15， Rin (входной импеданс)：2 кОм Логический уровень 24 В, входная частота <100 кГц |
|
| Высокоскоростные цифровые выходы | 2 высокоскоростных цифровых выхода: OC, максимальное входное напряжение 30 В постоянного тока, логический уровень 24 В, выходная частота <100 кГц | |
| Релейные выходы | 3 релейных выхода: нормально разомкнутые или нормально замкнутые контактные выходы, 250 В переменного тока/30 В постоянного тока, 2 А | |
| Соединение с пультом управления или ПК | Тип подключения: двойной разъем RJ45, физический уровень связи: EIA-485, режим ведущий-ведомый, максимальная скорость связи: 4 Мбит/с | |
| Функции безопасности | Функция безопасного отключения крутящего момента (STO) (дополнительная опция) | |
| Система связи Inolink | Физический уровень связи: EIA-485 Максимальная скорость связи: 5 Мбит/с | |
| Условия эксплуатации | Рабочая температура воздуха | -10°C~+40°C при условии отсутствия наледи, при эксплуатации в температурном диапазоне +40°C~+50°C возможно снижение функциональных характеристик |
| Влажность | 5%~95%, без образования конденсата | |
| Допустимая высота установки | При установке прибора на высоте до 1000 м, функциональные характеристики остаются неизменными, при установке на высоте выше 1000 м, функциональные характеристики снижаются на 1% на каждые 100 м, максимальная высота установки: 4000 м; Если высота установки превышает 2000 м, на выходной стороне необходимо дополнительно подключить разделительный трансформатор | |
| Прочие параметры | Устойчивость к вибрации | Соответствует классу виброустойчивости 3M4, указанному в стандарте GB/T4798.3 |
| Класс защиты | Модули: IP00, шкафы управления: IP21, опции: IP23, IP43 | |
| Функции безопасности | В соответствии со стандартом EN 61800-5-1 | |
| Тип охлаждения | Принудительное воздушное охлаждение AF в соответствии со стандартом EN 60146 |
Модульная конструкция с гибким управлением
Cовместимость с различными хост-компьютерами
Возможность использования свободного программного обеспечения
Услуга предоставления удаленной диагностики в режиме реального времени
MD880 — с воздушным охлаждением
MD880LC — с водяным охлаждением
01S — Частотный преобразователь управления одним электродвигателем
11S — Шкаф управления электродвигателем с частотным преобразователем
20M — Основной выпрямительный модуль
30M — Выпрямительный модуль с обратной связью
40M — активный выпрямительный модуль
50M — Инверторный модуль
60M — Блок торможения трехфазного преобразователя частоты
61M — Блок торможения однофазного преобразователя частоты
80M — Модуль DCDC
30F — Модуль сглаживающего фильтра выпрямителя с обратной связью
40F — Модуль сглаживающего фильтра активного выпрямителя
30K — Корпус выпрямителя с обратной связью
40K — Корпус активного выпрямителя
40D — Активный выпрямитель малой мощности с системой фильтров
80D — Преобразователь DCDC с фильтром для подавления гармоник выходного напряжения
4 — 400В
7 —690В
SG — контроллер второго поколения
N — Модуль H8A без вставной конструкции и выходного дросселя
