Низковольтные преобразователи частоты TG Drive TG880

TG880 — решение на базе модульного инженерного электропривода с общей шиной постоянного тока.

Включает различные модули выпрямителей, рассчитанные на разную мощность до 5,6 МВт и напряжением от 380 до 690 В.

Системы электропривода с общей шиной постоянного тока применяются в разных технологических системах.

Запросить
Напряжение
0,4 кВ, 0,5 кВ, 0,69 кВ
Выпрямитель
базовый или активный
КПД
не менее 98%
Степень защиты
IP31 или IP54
Мощность
до 5,6 МВт
Низковольтные преобразователи частоты TG Drive TG880

TG880 без функции рекуперации (базовый выпрямитель)

  • Оптимальное решение для небольших производственных линий
  • При торможении освобождается энергия, которая направляется на другие элементы системы через общую шину постоянного тока
  • Излишки мощности могут рассеиваться в виде тепловой энергии с использованием дополнительного тормозного прерывателя и тормозных резисторов

TG880 с функцией рекуперации (активный выпрямитель)

  • Подходит для технологических процессов с инерционной нагрузкой, где необходима рекуперация энергии при циклическом или непрерывном торможении
  • Рекуперация снижает необходимость в использовании тормозных резисторов, которые рассеивают энергию в виде тепла
  • Повышается КПД, особенно в системах с частыми циклами разгона и торможения
  • Оптимизированные конфигурации приводных систем позволяют минимизировать общий объем инвестиций
Системы частотного регулирования TG880 успешно используются в сложных системах горнодобывающей, металлургической, химической и прочих отраслях
Металлургия
Металлургия
Горнодобывающая промышленность
Горнодобывающая промышленность
Производство минеральных удобрений
Производство минеральных удобрений
Цементная промышленность
Цементная промышленность
Рольганги, роликовые столы прокатных станов
Рольганги, роликовые столы прокатных станов
Устройства для сматывания и разматывания
Устройства для сматывания и разматывания
Дробилки
Дробилки
Мельницы
Мельницы
Центрифуги
Центрифуги
Конвейеры
Конвейеры
Экскаваторы
Экскаваторы
Крановые системы
Крановые системы

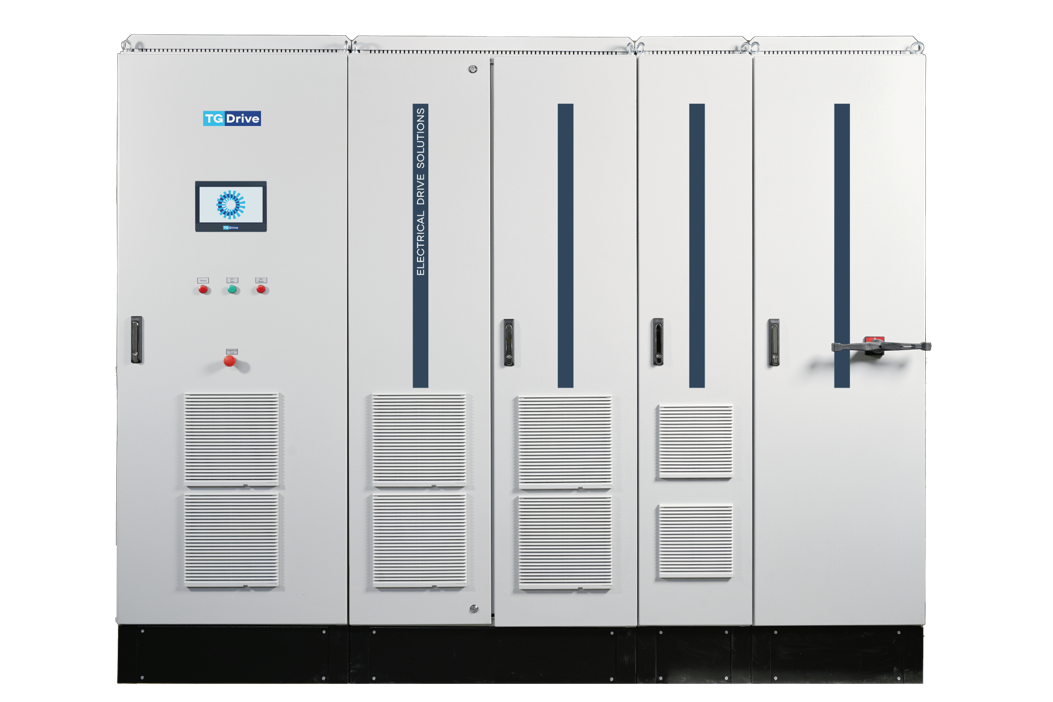

Низковольтные преобразователи частоты TG Drive TG880
1 Шкафы и их наполнение из отечественных комплектующих
2 Полностью сварная рама у шкафов
3 Медная луженая шина
4 Крышные вентиляторы большой производительности
5 Быстродействующие предохранители
6 Простота установки и замены модулей

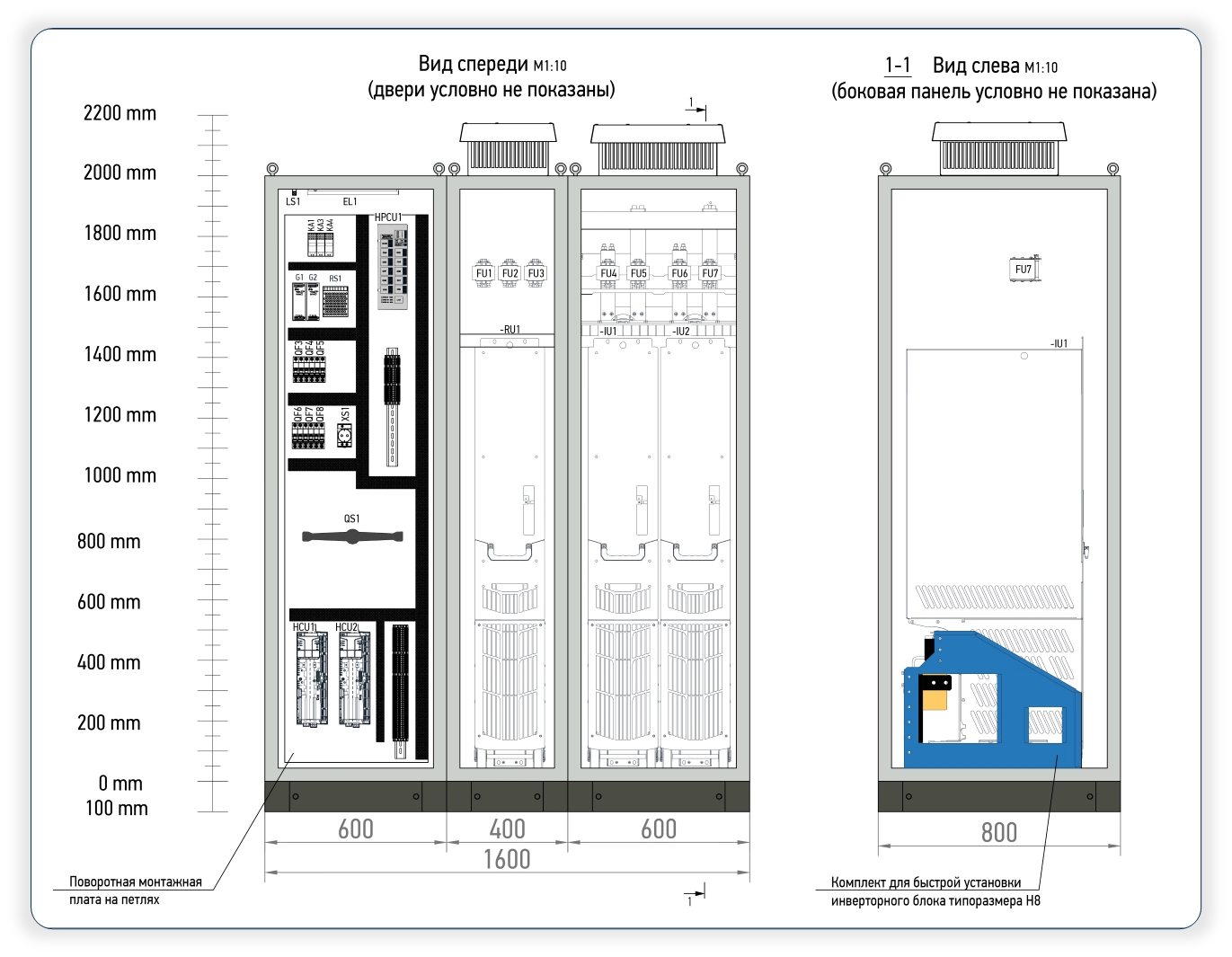

Габаритный чертеж TG880 (пример)

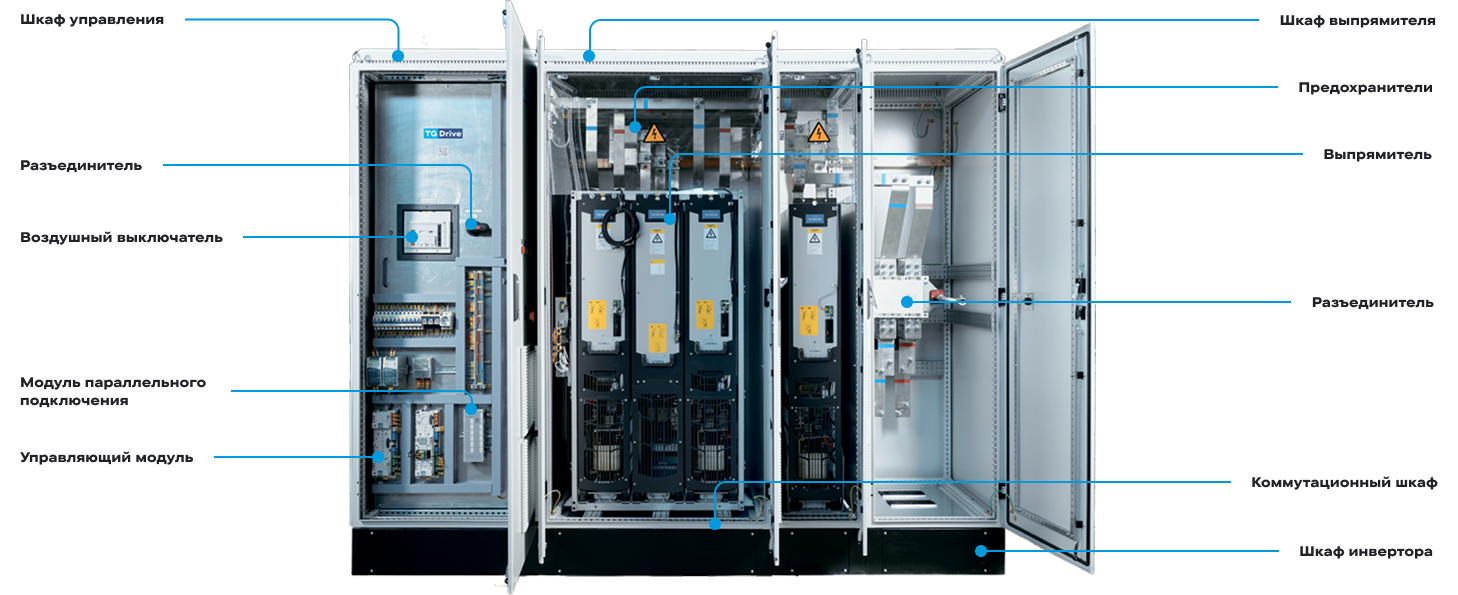

Типовая компоновка TG880
1

Модульная конструкция оборудования и разнообразные типы выпрямителей: базовые выпрямители, активные выпрямители с функцией регенерации

2

Данные шкафы производятся на производственной площадке Техногрупп в Санкт-Петербурге

3

Срок службы оборудования до 25 лет. Модульность конструкции позволяет быстро устранить неисправности

4

Высокая точность управления электродвигателем, низкая погрешность, управление синхронными и асинхронными электродвигателями в различных режима

5

Панель оператора на русском языке

6

Гибкость конфигурирования системы. Мощность может достигать 5,6 мВт

7

Высокая электромагнитная совместимость. Минимальный коэффициент dU/dt. Устойчивы к электромагнитным помехам и перенапряжениям

8

Не боятся агрессивных условий эксплуатации. Степень защиты шкафов до IP54

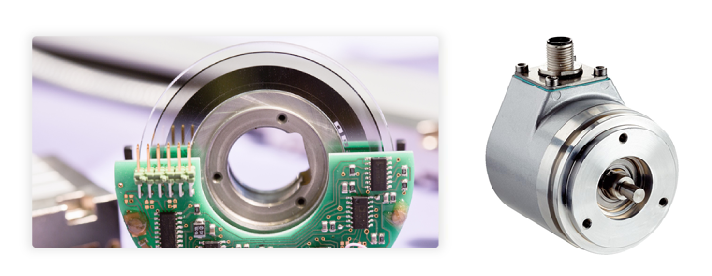

Поддержка различных типов энкодеров
Низковольтные преобразователи частоты TG Drive TG880
Модули промышленных протоколов
Низковольтные преобразователи частоты TG Drive TG880
Скачать
Опросный лист
TG
880 [1]
–
07 [2]
–
0516A [3]
–
3 [4]
–
54 [5]
+
Опции* [6]

880 — инженерные (сложные) применения с общей шиной постоянного тока

01 — одиночный привод с базовым выпрямителем

07 — базовый выпрямитель

17 —  рекуперативный выпрямитель

37 — активный выпрямитель (AFE) со сверхнизким уровнем гармоник

0009 — 5480 А

3 — 0,4 кВ

5 — 0,5 кВ

7 — 0,69 кВ

31 — IP31

54 — IP54

+A004 — 12-типульсныйвыпрямитель, только для базового выпрямителя

+K454 — ProfiBusDP

+K457 — CANopen

+K458 — ModBusRTU

+K469 — EtherCAT

+K491 — ModBusTCP

+K492 — ProfiNet

+K490 — Ethernet

+L525 — доп. вх/вых: 2 AI, 2 AO, 2 DIO, 1 реле

+L517 — ЭнкодерTTL

+L518 — ЭнкодерSic/Cos

+L516 — Резольвер

+L502 — ЭнкодерHTL
