TG910 имеет компактную конструкцию при высокой функциональности. Включает большинство основных функций управления, а дополнительные платы позволяют значительно расширить возможности и использовать преобразователь частоты в сложных задачах по автоматизации.
Запросить| Мощность | до 1,2 МВт | |
| Напряжение | 220 В; 380 В; 690 В | |
| Исполнение | IP20; IP54 | |
| Питание | Однофазное 220 В 50/60 Гц | 0,75 – 5,5 кВт |
| Трехфазное 380 В 50/60 Гц | 0,75 – 1200 кВт | |
| Трехфазное 660 В 50/60 Гц | 22 – 1200 кВт | |
| Допуски на входное питание | Допустимые колебания напряжения | от -15 до +10 % от номинального значения |
| Допустимые колебания частоты | Частота: ±5 % от максимальной частоты | |
| Коэффициент искажения | Соответствует IEC61800-2 | |
| Выходные характеристики | Выходное напряжение | 0 – требуемое напряжение на выходе (в зависимости от напряжения питания) |
| Диапазон выходной частоты | 0 – 500 Гц | |
| Перегрузочная способность | 150% номинального тока в течение 89 сек | |
| 180% номинального тока в течение 10 сек | ||
| 200% номинального тока в течение 3 сек | ||
| Основные характеристики управления | Режимы управления электродвигателями | Скалярный режим управления V/F |
| Векторный режим управления без обратной связи | ||
| Векторный режим управления с обратной связью (замкнутый контур) | ||
| Раздельное управление напряжением и частотой | ||
| Несущая частота коммутации IGBT-транзисторов | 1,0 – 16,0 кГц | |
| Пусковой момент | Векторный режим без обратной связи: 150% номинального момента на частоте от 0,25 Гц | |
| Векторный режим с обратной связью (замкнутый контур): 200% номинального момента на частоте от 0 Гц |

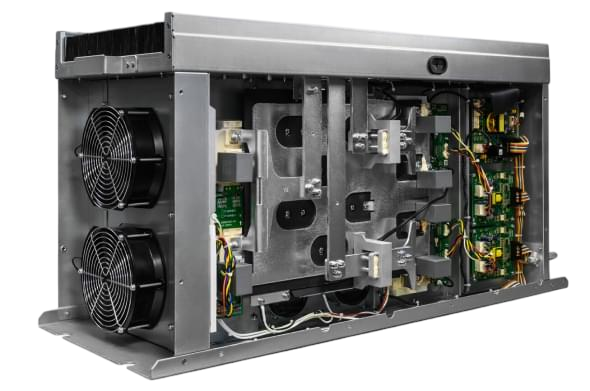

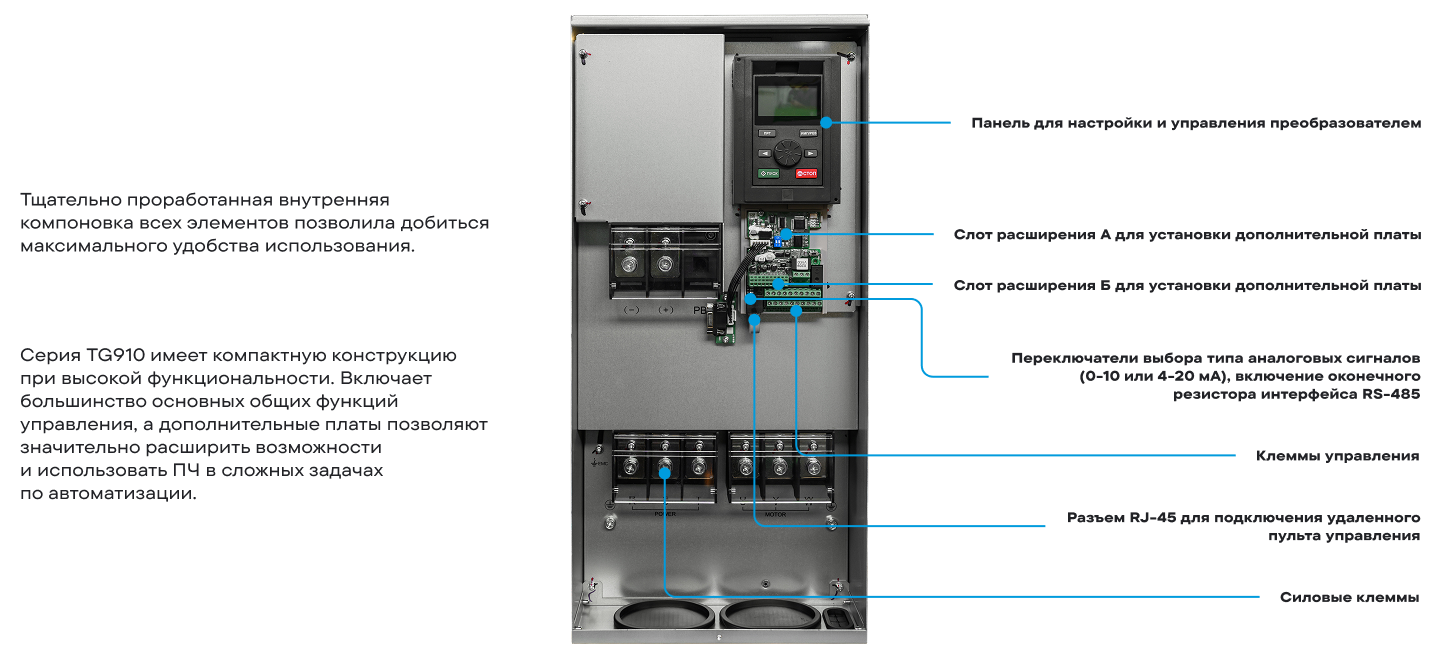

Внутренняя компоновка элементов частотного преобразователя тщательно спроектирована. Основные каналы отвода тепла изолированы от основных компонентов.

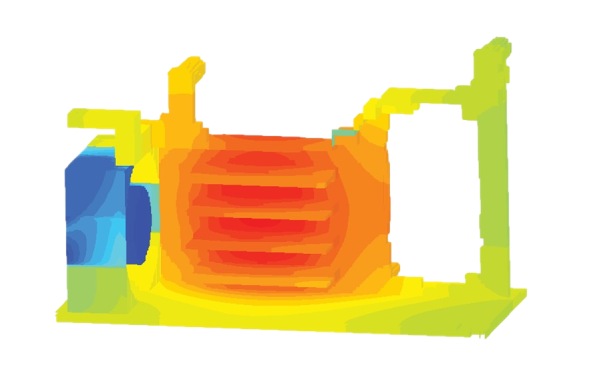

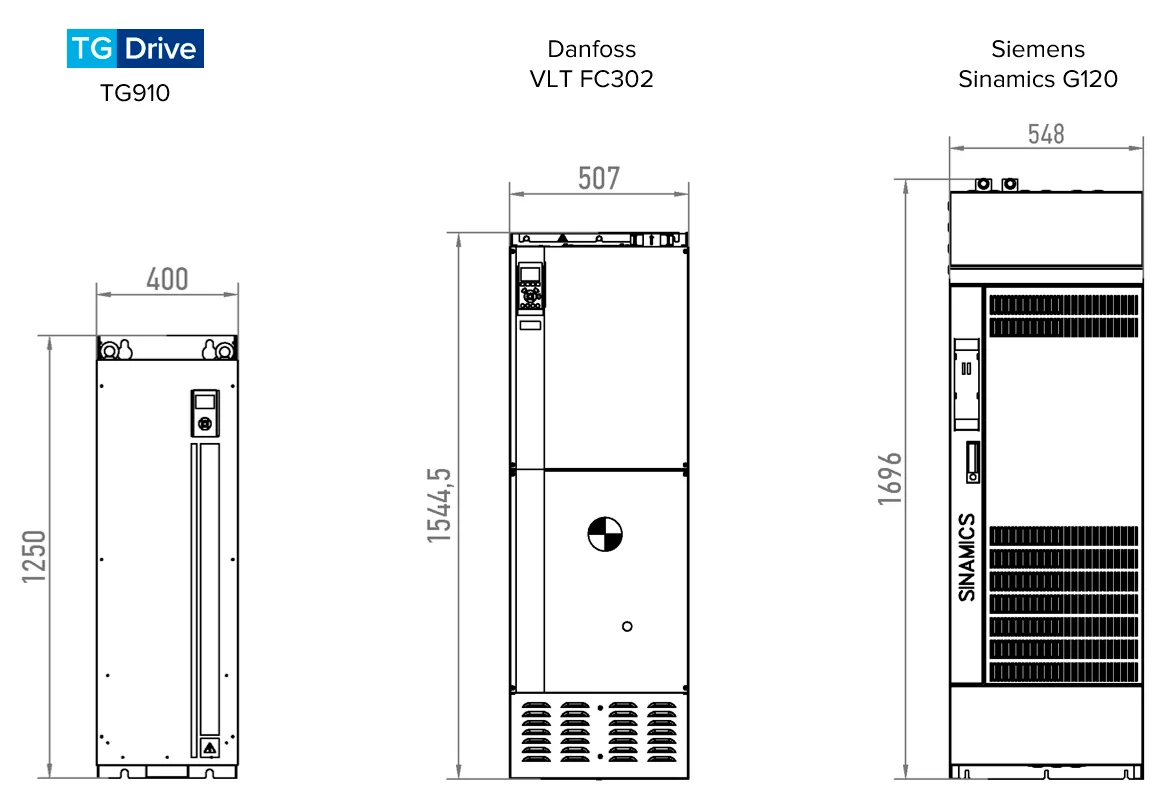

Радиатор выполнен в специальной конструкции совместно с вентиляторами, способными обеспечить большую скорость обдува. Это позволяет преобразователю частоты работать в тяжелых условиях окружающей среды без понижения выходных мощностных характеристик, а также дает возможность устанавливать преобразователи частоты вплотную друг к другу и значительно экономить занимаемое место. Этот параметр особенно важен при размещении нескольких частотных преобразователей внутри шкафа.
| Наименование | Количество | Примечания |
|---|---|---|
| Дискретный вход Х | 5 | Переключаемый тип логики PNP/NPN |
| Дискретный выход Y | 1 | Выход с открытым коллектором |
| Выходное реле | 1 | Нормально разомкнутый / нормально замкнутый |
| Выход питания 10 В | 1 | 50 мА |
| Выход питания 24 В | 1 | 100 мА |
| Аналоговый вход | 2 | 0-10 В |
| 0-20 мА / 4-20 мА | ||
| Аналоговый выход | 1 | 0-10 В |
| 0-20 мА / 4-20 мА | ||
| Импульсный выход 0-100 кГц | ||
| Интерфейс R5-485 | 1 | Протокол ModBus RTU |
| Высокочастотный импульсный вход | 1 | Клемма Х5: вход 0-5 кГц |
Энергоэффективность
Надежность
Технологичность производства
Адаптивность
Высокая электромагнитная совместимость
Экологичность
Можно комплектовать силовыми опциями и HMI-панелью, указанными в расшифровке кода для заказа
910 — общепромышленное применение
P01К5 — 1,5 кВт
…
P07K5 — 7,5 кВт
…
P1200 — 1200 кВт
S2 — 220 В переменного тока
T3 — 380 В переменного тока
T6 — 690 В переменного тока
X — отсутствует
B — имеется встроенный
* Встроенный тормозной прерыватель (модуль) по умолчанию присутствует во всех преобразователях напряжением 220 В. В преобразователях напряжением 380 В мощностью от 1,5 кВт до 30 кВт (включительно). Как дополнительная опция доступен в мощностях до 132 кВт (включительно). На мощности от 160 кВт возможно использовать только внешние тормозные прерывателя TG-BU30-T3. В преобразователях напряжением 690 В встроенный тормозной прерыватель отсутствует, возможно использовать только внешний TG-BU30-T6.
X — отсутствует
L — имеется встроенный
** Встроенный дроссель в звене постоянного тока присутствует по умолчанию в преобразователях напряжением 380 В мощностью от 160 кВт до максимально возможной мощности; как опция может устанавливаться в преобразователях напряжением 380 В с мощности 55 кВт. В преобразователях напряжением 660 В от 160 кВт до максимально возможной мощности.
C3 — Стандартные механизмы
C4 — Грузоподъемные механизмы
XX — нет дополнительных плат расширения
A1 — TG910-DP01 – ProfiBus
A2 — TG910-IO1 – плата доп. входов/выходов
A3 — TG910-PN – ProfiNet
A4 — TG910-CAN1 – CANopen
A5 — TG910-TCP – ModBus TCP
A6 — TG910-IO2 – плата доп. вх/вых + внеш. — 24 В
XX — нет дополнительных плат расширения
B1 — TG910-PG01 – энкодер, TTL — 5 В
B2 — TG910-IO1 – плата доп. входов/выходов
B3 — TG910-RT1 – резольвер
B4 — TG910-PG02 – энкодер, HTL — 12 В
B6 — TG910-IO2 – плата доп. вх/вых + внеш. — 24 В
E20 — IP 20

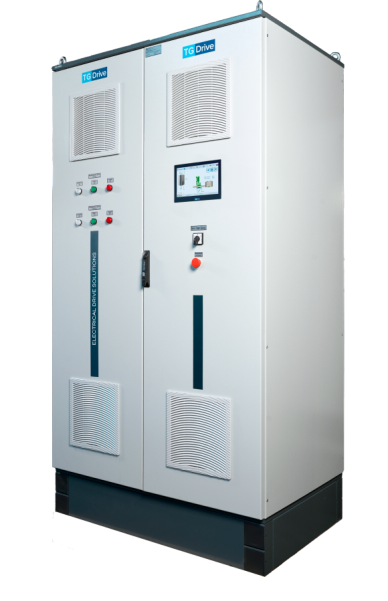

C54 — IP54 – в шкафном исполнении
E54 — IP54 – оболочка навесного исполнения
B54 — IP 54 – спец. заводское исполнение
XXX — без опций
CXX — автоматический выключатель
KXX — контактор
XSX — рубильник
XXF — предохранитель
XXX — нет фильтров
IXX — входной (сетевой дроссель)
HXX — пассивный фильтр гармоник
AXX — активный фильтр гармоник (TGAHF)
XАX — RFI-фильтр (С2)
XXD — выходной моторный дроссель dU/dt
XXS — выходной синус-фильтр
A01 — 80×204×155
A02 — 100×245×155
A03 — 116×323×175
A04 — 142×383×225
A05 — 172×433,5×225
B01 — 249,4×558×310
B02 — 279,4×638×350
B03 — 359,4×738×405
C01 — 369,4×940×480
C02 — 379,4×1140×545
C03 — 404,4×1250×545
C04 — 469,7×1400×545
C05–C11 — 400×1000×400 – 600×1400×400 (IP54, шкафное исполнение «С54»)
CXX — По запросу
D01 — 1201×2198×798
D02–D99 — 600×2200×600 – 2400×2200×800 (IP54, шкафное исполнение «С54»)
F01–F06 — 200×464,4×190 – 1300×2500×900 (IP54, спец. заводское исполнение «B54»)
H01–H12 — 162×772×228 – 518×2244×620 (IP54, исполнение в спец. оболочке «E54»)
A01 — 80×204×155
A02 — 100×245×155
A03 — 116×323×175
A04 — 142×383×225
X — нет дополнительного пульта
E — TG910-25 – выносной двустрочный пульт управления
S — TG910-L1 – выносной пульт с LCD дисплеем

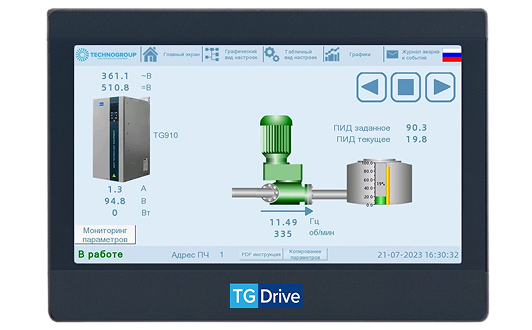

7 — TG910-HMI7 – HMI 7”
1 — TG910-HMI10 – HMI 10”
