DC300 — это комплектное устройство, предназначенное для управления скоростью и током (моментом) электродвигателя постоянного тока.
Линейка приводов DC300 предназначена для дополнения серии приводов постоянного тока DC200 для применений, требующих высокой мощности, с токами якорной цепи от 3000 А и выше.
ЗапроситьПривод DC300 состоит из 2-х частей — блока управления DC200 CM для управления выпрямительным мостом и обмоткой возбуждения силовой части – тиристорным выпрямителем мостовой схемы для якорной цепи двигателя.
Может оснащаться опциональными дополнительными платами и внешними модулями.

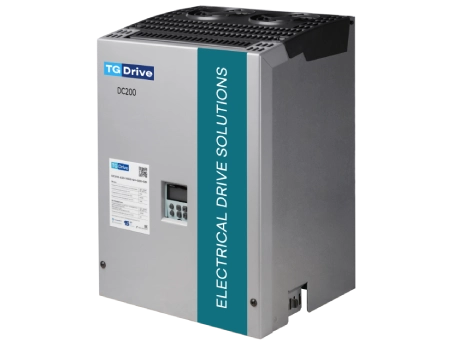

Блок управления DC200 CM (Control Module)
Устройство, предназначенное для оснащения мощных тиристорных выпрямительных мостов, как существующих, так и вновь создаваемых, системами управления, регулирования и защиты, для превращения их в полноценные комплектные преобразователи постоянного тока.
DC200 CM может использоваться как самостоятельно, в качестве системы управления проектных преобразователей постоянного тока, так и в качестве системы управления для серийно изготавливаемых преобразователей постоянного тока серии DC300.
Силовая часть привода
Тиристорный выпрямитель мостовой схемы серийного или проектного изготовления для питания якорной цепи электродвигателя постоянного тока, реверсивного или нереверсивного исполнения, в комплекте с системой охлаждения.

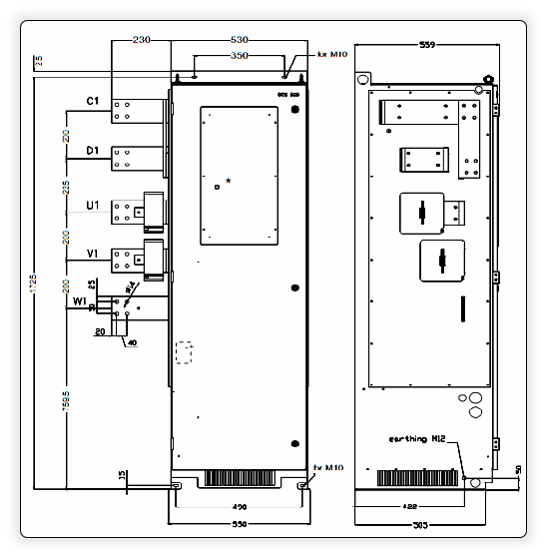

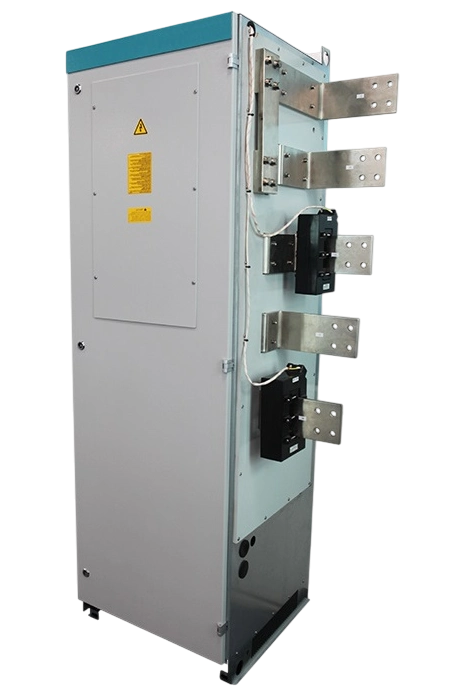

Производится в габарите 760 x 559 x 1725 мм (ШxГxВ)
Может полностью заменить приводы SIEMENS 6RA70, SIEMENS 6RA80 и ABB DCS800
Благодаря качественным силовым тиристорам привод DC300 может работать с высоким входным напряжением — до 990 В и высоким выходным током – до 5200 А без запараллеливания силовых ключей
Мощная система воздушного охлаждения позволяет эксплуатацию без потери характеристик при T среды до +40°С и высокую перегрузочную способность – до 180%
Замена компонентов устройства может быть легко и быстро выполнена на месте установки, что значительно повышает удобство технического обслуживания и ремонтопригодность
Система воздушного охлаждения упрощает эксплуатацию по сравнению с приводами с водяным охлаждением
Полностью цифровая система управления приводом DC300 не подвержена влиянию старения компонентов и температурному дрейфу
Система управления имеет мощные функции диагностики и мониторинга параметров, упрощает персоналу поиск и устранения неисправности как преобразователя, так и электродвигателя и прочих компонентов электропривода
Серия приводов постоянного тока
3300, 4000, 5200 А
525, 690, 700, 840, 990 В
Q2 – 2-х квадрантный привод (нереверсивный)
Q4 – 4-х квадрантный привод (реверсивный)
