Средневольтные преобразователи частоты на базе IGCT HopeWind HD8000

Средневольтные преобразователи частоты на базе IGCT HopeWind HD8000

HD8000 — серия приводов переменного тока высокой мощности.

Модульная концепция построения преобразователя позволяет адаптировать систему для широкого спектра применений.

В HD8000 используются IGCT-тиристоры и диоды обжимного типа, обладающие высокой надежностью, отличными характеристиками рассеивания тепла и малым объемом.

Запросить

HD8000 3-уровневый преобразователь
6 – 17 МВА / 3.3 – 5 кВ

Модель Мощность Ток Топология IGCT Напряжение IGCT Ток
3.3 кВ HD8000-3306 6МВА 1050A NPC
4500V
 3600A RC
HD8000-3308 8МВА 1400A NPC 3600A RC
HD8000-3310 10МВА 1750A NPC 4000A
HD8000-3312 12МВА 2100A ANPC 4000A
HD8000-3314 14МВА 2450A NPC 6500A
HD8000-3317 17МВА 2975A ANPC 6500A
4.16 / 5 кВ HD8000-5510 10МВА 1150A NPC 6500V 3800A
HD8000-5512 12МВА 1400A NPC 3800A
HD8000-5515 15МВА 1750A ANPC 3800A

HD8000 5-уровневый преобразователь
12 – 34 МВА / 6.6 – 10 кВ

Модель Мощность Ток Топология IGCT
Напряжение		 IGCT
Ток
6.6 кВ
 HD8000-2612 12MVA 1050A NPC
4500V
 3600A
RC
HD8000-2616 16MVA 1400A NPC 3600A
RC
HD8000-2620 20MVA 1750A NPC 4000A
HD8000-2624 24MVA 2100A ANPC 4000A
HD8000-2628 28MVA 2450A NPC 6500A
HD8000-2634 34MVA 2975A ANPC 6500A
10 кВ
 HD8000-3A20 20MVA 1150A NPC
6500V
 3800A
HD8000-3A24 24MVA 1400A NPC 3800A
HD8000-3A30 30MVA 1750A ANPC 3800A

Металлургия
Металлургия
Горнодобывающая промышленность
Горнодобывающая промышленность
Производство минеральных удобрений
Производство минеральных удобрений
Распределенная генерация возобновляемой энергии
Распределенная генерация возобновляемой энергии
Испытательные стенды
Испытательные стенды

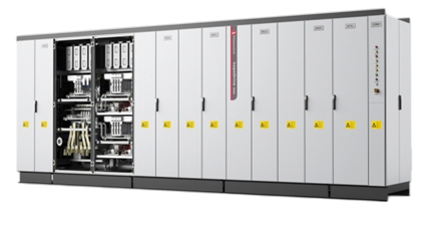

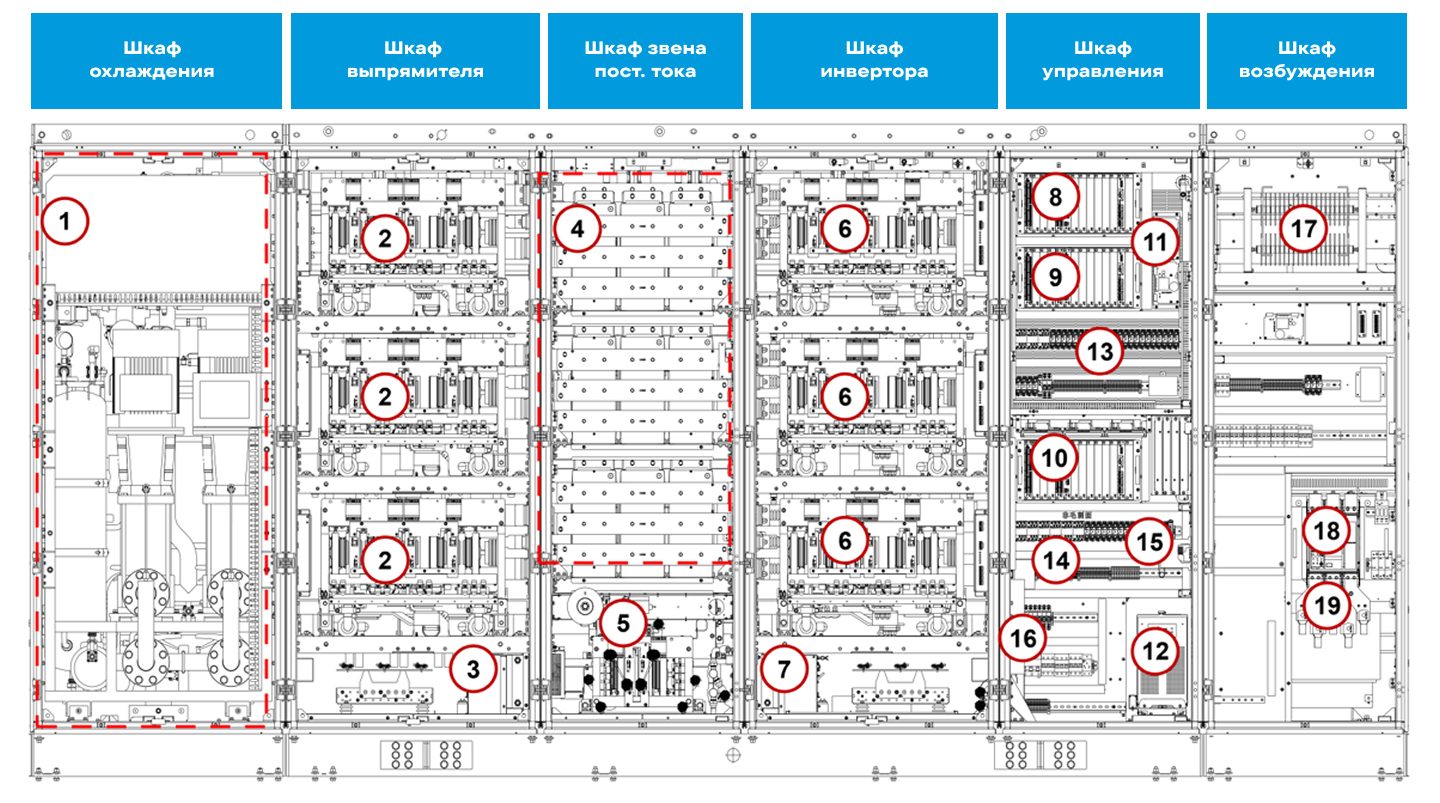

Компоновка преобразователя HD8000

Средневольтные преобразователи частоты на базе IGCT HopeWind HD8000
1 Шкаф водяного охлаждения
2 Блок вспомогательного источника питания
3 Вентилятор охлаждения и теплообменные элементы шкафа выпрямителя
4 Конденсаторы шины постоянного тока
5 Спереди – блок торможения. Сзади – выключатель заземления
6 Силовые фазные модули инвертора
7 Вентилятор охлаждения и теплообменные элементы шкафа инвертера
8 Блок управления для стороны выпрямителя
9 Блок управления для стороны инвертора
10 Блок управления интерфейсами
11 Блок вспомогательного источника питания
12 ИБП
13 Колодка клемм цепей управления
14 Колодка клемм цепей питания
15 Контактор переменного тока вспомогательной цепи
16 Блок EMC-фильтра
17 Сопротивление гашения тока цепи возбуждения
18 Прерыватель цепи возбуждения
19 Спереди – шины ввода трехфазного питания. Сзади – шины вывода постоянного тока возбуждения

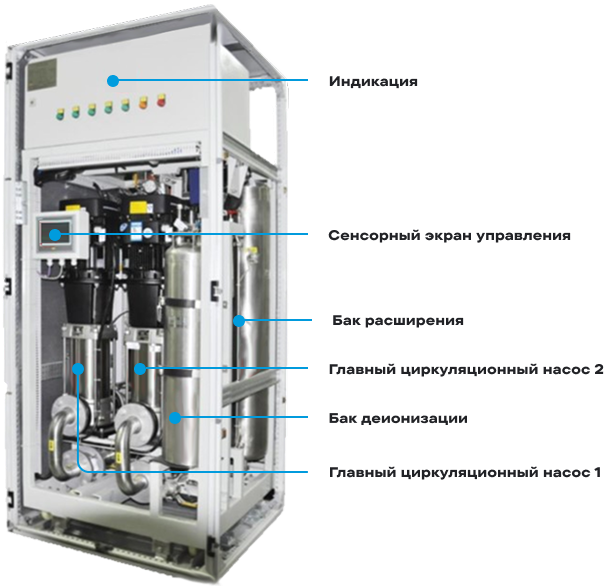

Cистема жидкостного охлаждения HD8000

  • Отказоустойчивая система охлаждения использует деионизированную воду
  • Два насоса, один из которых резервный, автоматическое переключение каждые 10 дней
  • Деионизационный резервуар высокой емкости, замена смолы каждые 5 лет
  • Расширительный бак высокой емкости
  • Формула воды для внутреннего охлаждения, обеспечивающая устойчивость к коррозии и низким температурам
  • При потере контроля над автоматической системой водяного охлаждения ее можно запустить вручную

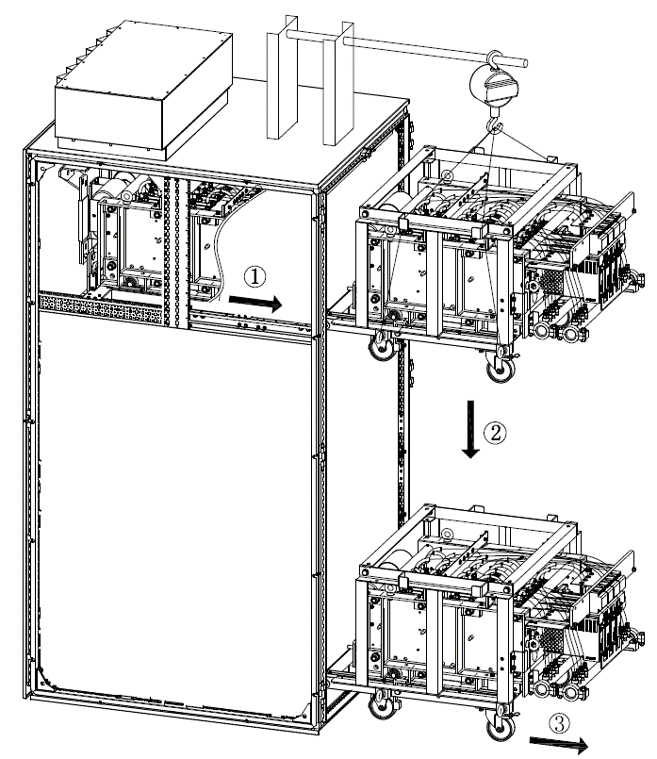

Обслуживание и ремонт преобразователя HD8000

  • Простота и скорость обслуживания является важным фактором надежности преобразователя
  • Обслуживание только с фронтальной стороны
  • Силовой модуль IGCT имеет колесное шасси и не требует особых усилий для перемещения
  • Монтаж и демонтаж силового модуля требует двух человек и занимает не более 30 минут
  • Каждый преобразователь оснащен лебедкой для обслуживания, более никаких приспособлений и специального инструмента не требуется



1

Способен заменить преобразователи типа Converteam MV7000, SIEMENS SM150, ABB ACS5000 (6000, 8000) и TMEIC TMDrive70 (XL75)

2

Высокая удельная мощность в компактном исполнении

3

Быстрый динамический отклик, высокая точность поддержания заданных скорости и момента

4

Надежная модульная конструкция силовых блоков

5

IGCT повышенного напряжения высокой надежности с максимальной мощностью до 8000 A / 4500 В

6

3-уровневая или 5-уровневая AC-DC-AC топология c NPC / ANPC

7

Облегченная конструкция корпуса из алюминиевого сплава, вес фазного модуля мощностью 17 МВА –  200 кг

8

Силовой фазный модуль с трубопроводами водяного охлаждения

Структурная схема преобразователя HD8000 с топологией NPC/ANPC
НD
8000 [1]
-
3 [2]
3 [3]
10 [4]
Р [5]
-
2 [6]
D [7]

НD 8000 — промышленный преобразователь среднего напряжения на базе IGCT

2: 1900 В

3: 3300 B

6: 6600 B

A: 10 кB

3: 3300 В

6: 6600 B

A: 10 кB

10: 10MBA

Р: ШИМ-выпрямитель

D: базовый диодный выпрямитель

Пробел: одиночный выпрямитель

2: сдвоенный выпрямитель

Пробел: одиночный инвертор

D: двойной инвертор

Т: тройной инвертор
