Тягодутьевые машины

Тягодутьевые машины

Ассортимент включает вентиляторы различных конструкций, конфигураций и вариантов исполнения. Каждая модель разрабатывается с учетом отраслевой специфики и оснащается необходимыми опциями для стабильной и надежной работы.

Техногрупп предлагает качественные решения, обеспечивающие высокую эффективность, долговечность эксплуатации и бесперебойную работу оборудования. Производим аналоги оборудования ведущих мировых брендов: Reitz, Venti Oelde, Howden, ZVVZ, KOYA, Piller.

Обсудить проект

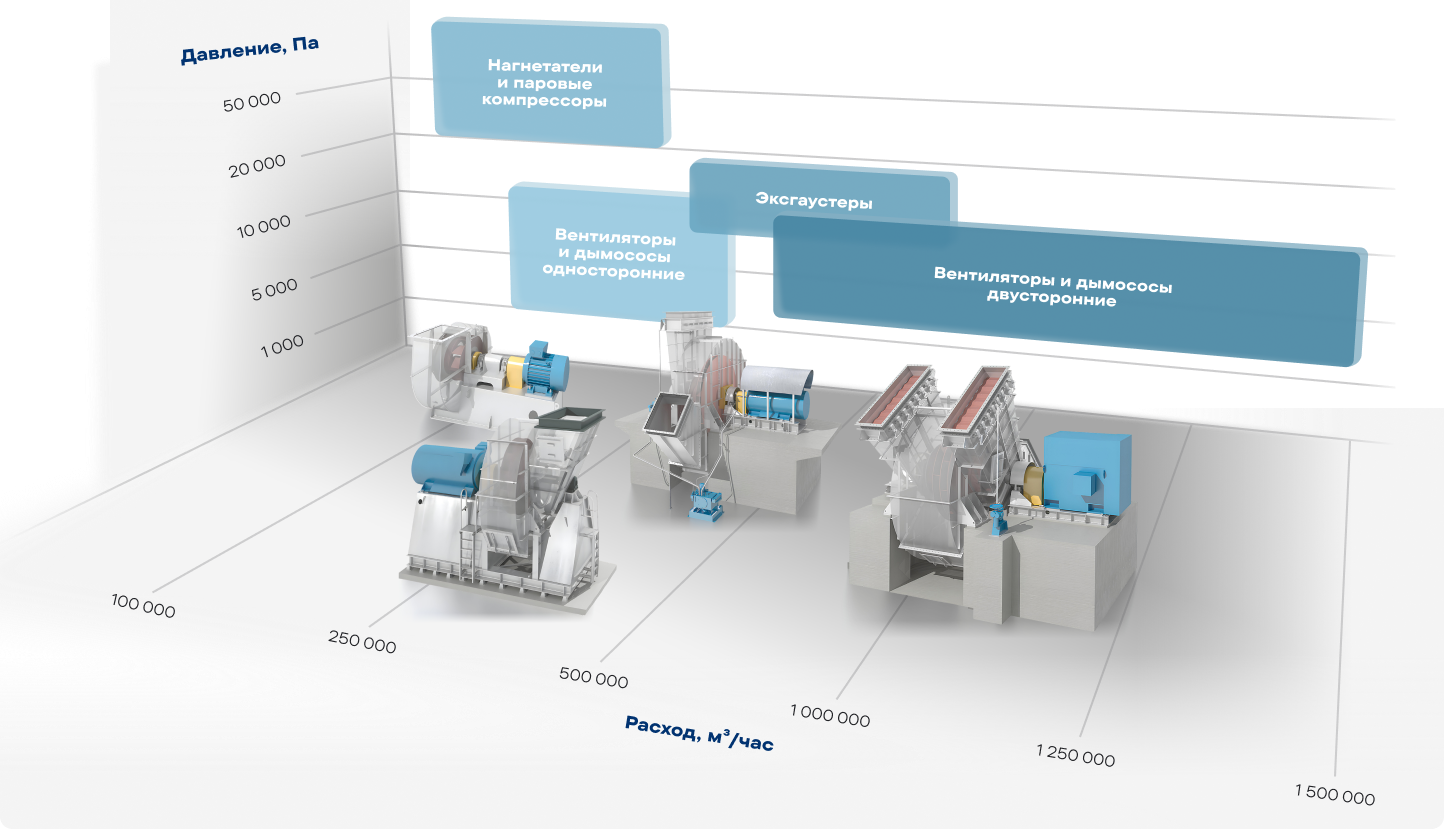

ТДМ (вентиляторы, дымососы, эксгаустеры) Производительность до 1 500 000 м3/ч
Давление до 20 000 Па
Температура до 500 °С
Температура эксплуатации до 650°C – макс. 850°C
Нагнетатели Диапазон скоростей изменим
Давление в системе до 50 000 Па
ΔT = 5÷10 °С для каждой ступени сжатия
Тягодутьевые машины

Мы предлагаем решения для систем пылеудаления, а также систем сухой и мокрой газоочистки. Оборудование для работы в абразивных средах с опасностью налипания защищено особо твердым футеровочным материалом.

  • производительность до 635 м3/с
  • устойчивость к температурам до 400 °C
  • повышение давления до 10 400 Па
  • мощность на валу: 700 — 7 100 кВт
Тягодутьевые машины
Особенности решений
Герметичное исполнение
Использование рабочего колеса с системой водоочистки
Применение дуплексных сталей
Управление вентилятором с помощью регулирования скорости ЧРП

Наши решения выдерживают высокие температуры, агрессивные среды и абразивные твердые частицы в газовом потоке.

  • производительность до 1,5 млн. м3/ч
  • устойчивость к температурам до 500 °С
  • устойчивость к коррозии
Тягодутьевые машины
Применение
Вентиляторы для циркуляции горячих газов
Установки окомковывания
Агломерационные установки
Обеспыливающие и газоочистительные установки для печей, травильных установок и прокатных станов

Химическая промышленность предъявляет высокие требования к вентиляторам и их компонентам из-за обработки агрессивных веществ. Мы выходим за рамки требований и предлагаем упреждающие меры безопасности и эффективности производственных процессов.

  • одноступенчатые вентиляторы
  • двухступенчатые вентиляторы с перепадом давления до 55 000 Па
  • объем воздуха до 2,5 млн раб.м³/ч
  • диапазон температуры газа до 500 °C
Тягодутьевые машины
Применение
Установки по производству мочевины до 3 850 т/сут.
Метановые установки до 5 000 т/сут.
Аммиачные установки до 3 670 т/сут.
Перегонка сырой нефти, десульфурация топлива на НПЗ

Наши промышленные вентиляторы разработаны для различных производственных процессов и обеспечивают эффективное охлаждение, вентиляцию и обеспыливание на всех этапах производства.

В цементном производстве, как правило, применяются однопоточные или двухпоточные вентиляторы центробежного типа. Конструкция лопаток подбирается под конкретное применение. Мы можем существенно увеличить ресурс рабочего колеса с использованием индивидуальных средств защиты от износа.

Тягодутьевые машины
Решения для отрасли
Вентиляторы сырьевой мельницы
Вентиляторы рукавного фильтра сырьевой мельницы
Вытяжные вентиляторы обжиговой печи
Вентиляторы охлаждения клинкера
1

Защита от износа

  • Износостойкая геометрия рабочего колеса для минимизации налипания материала
  • Использование качественных высокопрочных материалов
  • Увеличенная толщина материала и установка износостойких пластин в наиболее
    уязвимых зонах
2

Устойчивость к давлению

  • Непрерывный сварной шов корпуса
  • Радиальные ребра жесткости по периметру
  • Подбор толщины стенок, фланцев и болтов в соответствии с расчетными требованиями
3

Защита от серного газа и пыли

  • Газонепроницаемая сварка корпуса
  • Многокамерное лабиринтное уплотнение
  • Соединение барьерного газа или смазочное уплотнение по запросу
4

Устойчивость к температурам до 5000С

  • Использование дополнительных охлаждающих, уплотнительных и изоляционных
    компонентов
  • Тепловое разделение корпуса
  • Охлаждающий вентилятор для отвода температуры подшипника

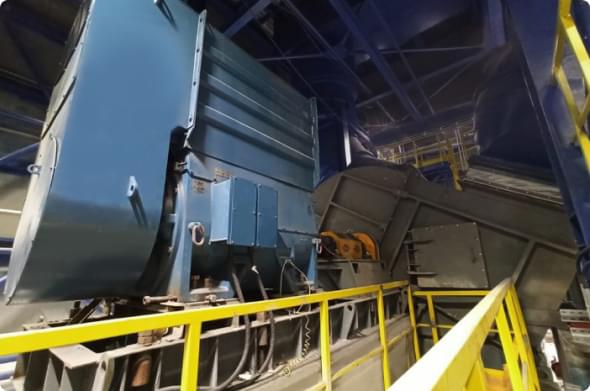

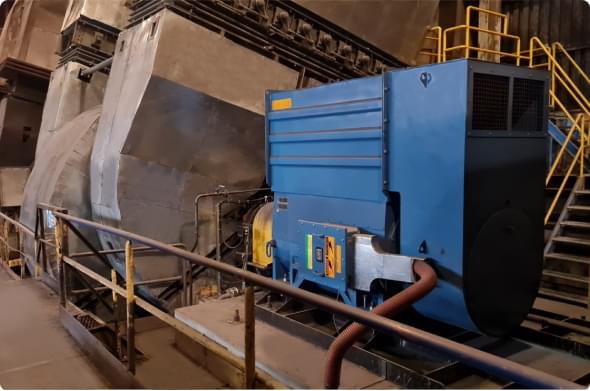

Переоборудование ТДМ для улучшения ее характеристик: производительности и давления.
Модернизация не должна повлечь изменение остальных элементов производства — возможно вписать новую машину в существующие: фундаменты, газоходы всаса и нагнетания, улиту ТДМ (минимальные изменения)

Методы модернизации

  • Увеличение частоты вращения
  • Удлинение лопаток рабочего колеса
  • Замена ротора
Преимущества модернизации
Снижение энергопотребления
Снижение энергопотребления
Повышение производительности
Повышение производительности
Улучшение качества продукции
Улучшение качества продукции
Снижение эксплуатационных расходов и затрат на техническое обслуживание
Снижение эксплуатационных расходов и затрат на техническое обслуживание
