Учебный центр

Предоставляет возможность на практике познакомиться с оборудованием компании. Здесь установлены стенды, на которых имитируется работа электродвигателей и моделируются нештатные ситуации.

Записаться на обучение

Учебный центр
Преимущество центра
Обучение и технические консультации по электроприводу и средствам автоматизации
Преимущество центра
Лабораторные работы с запуском под нагрузкой
Преимущество центра
Стенды с преобразователями частоты TG910, TG880, Inovance MD880 и Hopewind HD2000
Будьте в курсе актуальных технологических решений в области электропривода

Эксперты Техногрупп продемонстрируют возможности оборудования, поделятся своими знаниями и опытом, помогут разобраться в современных технологиях повышения надежности и энергоэффективности.

Записаться на обучение
Будьте в курсе актуальных технологических решений в области электропривода

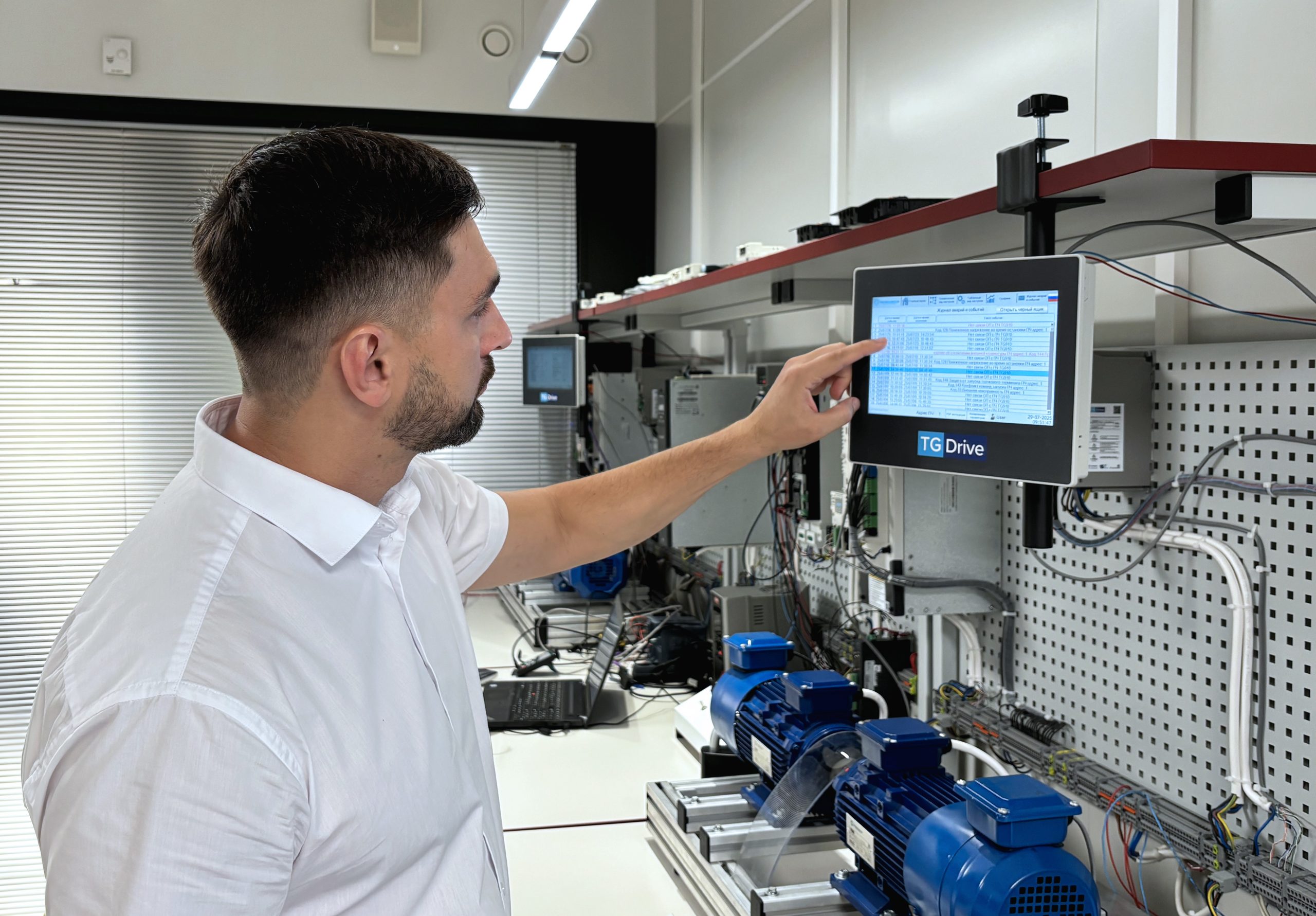

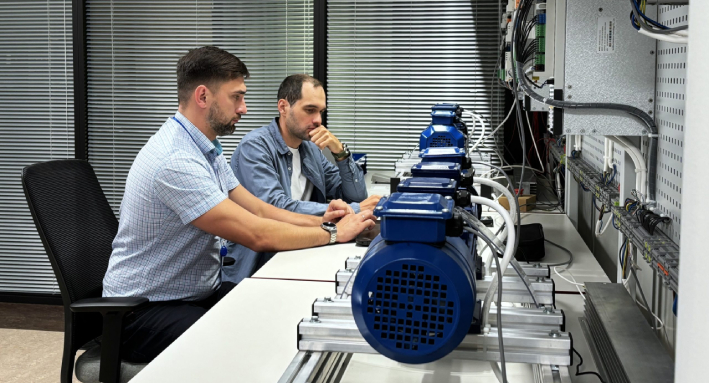

3 испытательных стенда



Каждый стенд состоит из двух электродвигателей, соединенных валами. Один может нагружать другой в зависимости от режима работы.


Стенды позволяют:




  • Производить различные виды тестирования
    •

  • Анализировать характеристики преобразователей частоты (ПЧ) в реальных условиях
    •

  • Воспроизводить рабочие условия
    •

  • Тестировать работу ПЧ при различных нагрузках и режимах
    •









						  							3 испытательных стенда














Преимущества испытательного стенда








																Преимущества испытательного стенда




Реалистично моделирует рабочие условия для проверки работы ПЧ и двигателей








																Преимущества испытательного стенда




Гибкий в настройке режимов работы, изменение скорости, момента и нагрузочных характеристик








																Преимущества испытательного стенда




Позволяет тестировать динамическое поведение системы, включая разгон, торможение и работу под переменной нагрузкой








																Преимущества испытательного стенда




Имитирует управление с различных контроллеров. В учебном центре установлены контроллеры фирмы Siemens и других мировых производителей, что позволяет отработать навыки настройки и управления системой при помощи различных промышленных протоколов. Можно изучить взаимодействие преобразователей частоты с контроллерами























Цель курса

						Обучение выбору, установке, настройке и управлению преобразователями частоты TG910, TG880 (на базе INOVANCE MD880 и HopeWind HD2000), изучение их особенностей и освоение программного обеспечения для управления и диагностики. Курс сочетает теорию с практическими занятиями, что позволяет участникам получить полный спектр знаний о работе с ПЧ.


Программы











  1. Вводная часть. Общепромышленные преобразователи частоты. Виды и характеристики нагрузок.
    2.

  2. Подбор ПЧ TG910 в зависимости от типа нагрузки и особенностей конкретного применения.
    3.

  3. Виды исполнения по степени защиты. Дополнительные опции в исполнении IP54 производства АО «Техногрупп», назначение и применение.
    4.

  4. Устройство TG910. Отличительные особенности схемных решений, сравнение с аналогичными ПЧ.
    5.

  5. Механический и электрический монтаж ПЧ.
    6.

  6. Требования к месту установки, охлаждению, прокладка силовых и контрольных кабелей. (Руководство по эксплуатации TG910).
    7.

  7. Проверка основных узлов ПЧ перед первым включением в сеть (статические тесты).
    8.

  8. Лабораторная работа «Статические тесты, ввод параметров двигателя, проведение автоадаптации, пробный пуск TG910». Способы и места управления ПЧ.
    9.

  9. Особенности управления по дискретным и аналоговым входам TG910.
    10.

  10. Лабораторная работа «Параметрирование дискретных и аналоговых входов TG910, управление
с кнопочных постов».
    11.

  11. Особенности устройства выходов TG910.
    12.

  12. Лабораторная работа «Параметрирование дискретных и аналоговых выходов TG910».
    13.

  13. Профили скорости. Виды рамп разгона и торможения TG910. Виды останова. Пропуск резонансных частот. Использование в зависимости от применений.
    14.

  14. Лабораторная работа «Параметрирование профилей скорости TG910».
    15.

  15. Защитные функции. Коды неисправностей. Устранение основных неисправностей ПЧ.
    16.















  1. Вводная часть. Основные технические характеристики, функциональные возможности и области применения.
    2.

  2. Общая структура: single drive, multidrive.
    3.

  3. Виды выпрямителей: базовый, регенеративный, AFE. Их назначение и отличия. Тонкости в настройке и схема подключения. Схемы предзаряда.
    4.

  4. Жидкостное охлаждение.
    5.

  5. Подбор в зависимости от типа нагрузки и особенностей конкретного применения как выпрямителя, так и инверторов.
    6.

  6. Виды исполнения по степени защиты. Дополнительные опции в исполнении IP54 производства АО «Техногрупп», их назначения и применения.
    7.

  7. Механический и электрический монтаж.
    8.

  8. Требования к месту установки, охлаждению, прокладка силовых и контрольных кабелей.
    9.

  9. Структуры и внешний вид различных габаритов (навесные book size, напольные H8).
    10.

  10. Аппараты защиты (предохранители, авт. выключатели, модули предзаряда инверторов), комплект для быстрого монтажа H8 quick kit.
    11.

  11. Управляющий модуль HCU. Общая электрическая схема HCU (дискретные, аналоговые, датчики PTC и пр.).
    12.

  12. Панель управления SOP-20-880.
    13.

  13. Проверка основных узлов ПЧ перед первым включением в сеть (статические тесты).
    14.

  14. Знакомство и работа с инженерной программой InnoDrivesStudio (IDS).
    15.

  15. Создание нового проекта.
    16.

  16. Обзор групп параметров.
    17.

  17. Основные и часто используемые функции.
    18.

  18. Управление электродвигателем (запуск) с программы IDS.
    19.

  19. Режимы управления (скалярный/векторный (с ОС, без ОС)). Управление по скорости/моменту).
    20.

  20. Быстрый ввод в эксплуатацию.
    21.

  21. Ввод параметров двигателя, проведение автонастройки параметров электродвигателя, пробный пуск MD880.
    22.

  22. Способы и места управления ПЧ. Особенности управления по дискретным и аналоговым входам MD880.
    23.

  23. Параметрирование дискретных и аналоговых входов MD880, управление с кнопочных постов.
    24.

  24. Профили скорости. Виды рамп разгона и торможения. Виды останова. Пропуск резонансных частот. Использование в зависимости от применений.
    25.

  25. Защитные функции. Коды неисправностей. Устранение основных неисправностей ПЧ. Функция «Черный ящик» (Black box) в программе IDS.
    26.

  26. Бесшовная замена ПЧ Siemens/ABB/ Schneider.
    27.















  1. Вводная часть. Основные технические характеристики, функциональные возможности и области применения.
    2.

  2. Общая структура: single drive, multidrive.
    3.

  3. Виды выпрямителей: базовый, регенеративный (Smart Rectification), AFE. Их назначение и отличия. Тонкости в настройке и схема подключения.
    4.

  4. Подбор в зависимости от типа нагрузки и особенностей конкретного применения как выпрямителя, так и инверторов.
    5.

  5. Механический и электрический монтаж.
    6.

  6. Структуры и внешний вид различных габаритов (навесные book type, напольные).
    7.

  7. Аппараты защиты (предохранители, авт. выключатели, модули предзаряда инверторов).
    8.

  8. Управляющий модуль HCU20. Общая электрическая схема HCU (дискретные, аналоговые, датчики PTC и пр.).
    9.

  9. Панель управления OP-10.
    10.

  10. Знакомство и работа с инженерной программой HopeInsight.
    11.

  11. Создание нового проекта.
    12.

  12. Обзор групп параметров.
    13.

  13. Основные и часто используемые функции.
    14.

  14. Режимы управления (скалярный/векторный (с ОС, без ОС)). Управление по скорости/моменту).
    15.

  15. Быстрый ввод в эксплуатацию.
    16.

  16. Ввод параметров двигателя, проведение автонастройки параметров электродвигателя, пробный пуск HD2000.
    17.

  17. Способы и места управления ПЧ. Особенности управления по дискретным и аналоговым входам HD2000.
    18.

  18. Параметрирование дискретных и аналоговых входов HD2000, управление с кнопочных постов.
    19.

  19. Защитные функции. Коды неисправностей. Устранение основных неисправностей ПЧ.
    20.

















																		icon




В рамках программы можно посетить производственную площадку Техногрупп








																		icon




Обучающиеся получат глубокие знания о работе с оборудованием (выбор, установка, настройка и ремонт) и освоят передовые инструменты программного обеспечения








																		icon




Специалисты получат сертификаты по завершению курса
