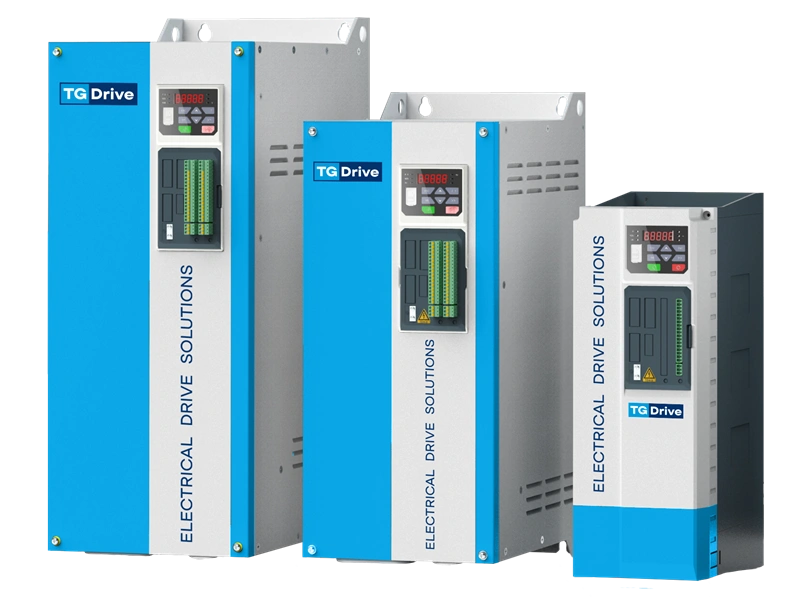

TG920 — серия универсальных низковольтных преобразователей частоты. Оборудование оснащено четырьмя слотами расширения, которые увеличивают возможности привода. Также предусмотрена возможность внешнего питания от источника 24 В.
Наличие функции STO гарантирует безопасную остановку преобразователя частоты в соответствии с требованиями IEC 61800-5-2.
Запросить Онлайн-кофигуратор| Питание | Однофазное 220 В 50/60 Гц | 0,75 – 11,0 кВт |
| Трехфазное 380 В 50/60 Гц | 0,75 – 1000 кВт | |
| Трехфазное 690 В 50/60 Гц | 45 – 1000 кВт | |
| Допуски на входное питание | Допустимые колебания напряжения | S2: 180 В - 265 В |
| T3: 320 В - 480 В | ||
| T6: 590 В - 750 В | ||
| допустимый уровень дисбаланса напряжения 10% | ||
| Допустимые колебания частоты | Частота: ±5 % от максимальной частоты | |
| Коэффициент искажения | Соответствует IEC61800-3 | |
| Выходные характеристики | Выходное напряжение | 0 – требуемое напряжение на выходе (в зависимости от напряжения питания) |
| Диапазон выходной частоты | 0 – 600 Гц | |
| Перегрузочная способность | 150% номинального тока в течение 60 сек | |
| 180% номинального тока в течение 10 сек | ||
| 200% номинального тока в течение 0,5 сек | ||
| Основные характеристики управления | Режимы управления электродвигателями | Скалярный режим управления V/F |
| Два векторный режим управления без обратной связи | ||
| Векторный режим управления с обратной связью (замкнутый контур) | ||
| Раздельное управления напряжением и частотой | ||
| Несущая частота коммутации IGBT-транзисторов | 1,0 – 16,0 кГц | |
| Пусковой момент | Векторный режим без обратной связи: 180% номинального момента на частоте от 0,25 Гц | |
| Векторный режим с обратной связью (замкнутый контур): 200% номинального момента на частоте от 0 Гц |
Первый слот. Основные цифровые и аналоговые входы
Второй слот. Дополнительные входы (включая STO) и клеммы внешнего питания 24 В обеспечивают питание логической части ПЧ, его интерфейсов и системы управления независимо от наличия силового питания. Это позволяет просматривать журнал аварий при аварийном отключении силового питания в дополнительном оснащении
Третий слот. Промышленные протоколы
Четвертый слот

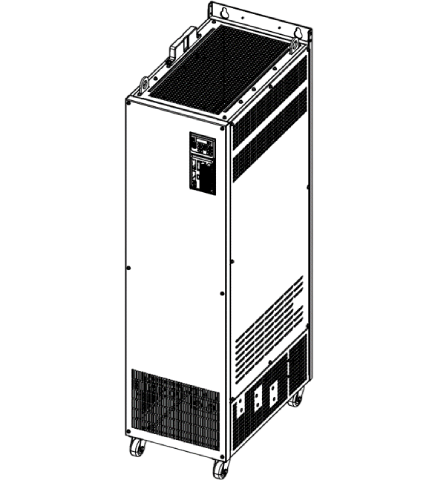

Преобразователи частоты мощностью 250 кВт и выше оснащаются колесами. Это решение повышает мобильность, гибкость и эргономику при монтаже и обслуживании оборудования
Функция STO — двухканальная схема 1oo2 (one out of two) с внутренним перекрестным мониторингом
Внешнее питание 24 В
Высокая перегрузочная способность
Модульная архитектура обеспечивает возможность подключения дополнительных плат расширения
Можно комплектовать силовыми опциями, указанными в расшифровке кода для заказа
920 общепромышленное применение
P0K75 – 0,75 кВт
…
P07K5 – 7,5 кВт
…
P1000 – 1000 кВт
S2 — 220 В переменного тока
T3 — 380 В переменного тока
T6 — 690 В переменного тока
X — отсутствует
B — имеется встроенный
*Встроенный тормозной прерыватель может быть у ПЧ на 380В до 75 кВт и на 660 В – от 45 до 75 кВт
X — отсутствует
L — имеется встроенный
** Встроенный дроссель в ЗПТ у ПЧ на 380 В – от 45 кВт до 1000 кВт. У ПЧ на 660В – во всем диапазоне мощностей 45 кВт – 1000 кВт
C3 — Стандартные механизмы
XX – нет дополнительных плат расширения
A1 – TG920-IO1 – 5DI, 2AI, 2STO, 3DO, 1AO, 1 реле
A2 – TG920-IO2 – 1DI, 2STO, питание 24 вольта
XX – нет дополнительных плат расширения
B1 – TG920-MBus – ModBus RTU, 3 клеммы для подключения
В2 – TG920-DP – ProfiBus DP, D-SUB
В3 – TG920-PN – ProfiNet, 2xRJ45
В4 – TG920-TCP – ModBus TCP, 2xRJ45
В5 – TG920-CANo – CANopen, 2xRJ45
В6 – TG920-ECAT – EtherCAT, RJ-45
В7 – TG920-CAN – CAN, клеммник на 3 клеммы
В8 – TG920-ENet — Ethernet IP — 2xRJ45
XX – Слот расширения D, энкодерные платы
D1 – TG920-PG1 — Одноканальная плата, поддерживает 1 дифференциальный вход A/B/Z, 1 дифференциальный опорный импульс PA/PB
D2 – TG920-PG2 — Одноканальная плата, поддерживает 1 цифровой вход A/B/Z 12 В, 1 цифровой опорный импульс PA/PB 12 Вольт
D3 – TG920-PG3 — Одноканальная плата, поддерживает 1 дифференциальный вход A/B/Z, 1 цифровой опорный импульс PA/PB 24 Вольта
D4 – TG920-PG4 — Резольвер
D5 – TG920-PG5 — SIN/COS энкодер, двухканальный дифференциальный импульсный источник опорного сигнала
D6 – TG920-PG6 — Плата абсолютного энкодера поддерживает такие форматы протоколов, как SSI, ENDAT, BISS и др
D7 – TG920-PG7 — Изолированный 1 дифференциальных входов A/B/Z, изолированный двухканальный дифференциальный опорный сигнала PA/PB
D8 – TG920-PG8 — Двухканальная плата, поддерживает 2 дифференциальных сигнала TTL
E20 – IP 20 – IP 20
C54 – IP 54 – В шкафном исполнении
XXX – без опций
СХХ – автоматический выключатель
KXX – контактор
XSX – рубильник
XXF – предохранитель
XXX – нет фильтров
IХХ – входной (сетевой дроссель)
HXX – фильтр-гармоник
XАX – RFI-фильтр (С2)
XXD – Выходной моторный дроссель
(или ограничивающий dU/dt)
XXS – Выходной синус-фильтр
A01 – 84 х 226 х 153 мм
A02 – 93 х 285 х 183 мм
A03 – 135 х 365 х 217 мм
A04 – 158 х 430 х 232 мм
B01 – 230 х 545 х 300 мм
B02 – 250 х 635 х 350 мм
B03 – 300 х 738 х 399 мм
B04 – 300 х 895 х 460 мм
С01 – 330 х 1245 х 533 мм

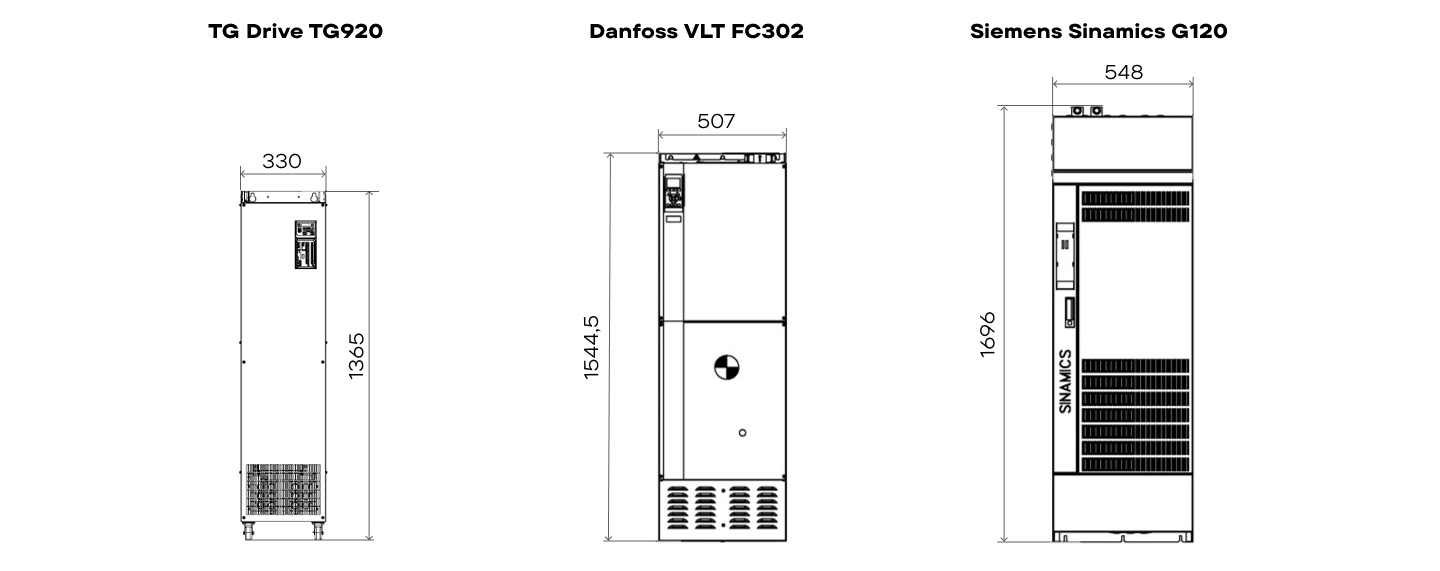

С02 – 330 х 1365 х 533 мм
С03 – 400 х 1752 х 777 мм
D01 – 1200 х 2200 х 800 мм (IP54, шкафное исполнение «С54»)
D02 – 600 х 2200 х 600 мм (IP54, шкафное исполнение «С54»)
D03 – 800 х 2200 х 600 мм (IP54, шкафное исполнение «С54»)
D04 – 1000 х 2200 х 600 мм (IP54, шкафное исполнение «С54»)
D04 – 1200 х 2200 х 600 мм (IP54, шкафное исполнение «С54»)
D05 – 800 х 2200 х 800 мм (IP54, шкафное исполнение «С54»)
D06 – 1000 х 2200 х 800 мм (IP54, шкафное исполнение «С54»)
D07 – 1200 х 2200 х 800 мм (IP54, шкафное исполнение «С54»)
D08 – 2000х2200х600 мм (IP54, шкафное исполнение «С54»)
D09 –1600 х 2200 х 600 мм (IP54, шкафное исполнение «С54»)
D10 – 2000х2200х600 мм (IP54, шкафное исполнение «С54»)
D11 – 2000х2200х800 мм (IP54, шкафное исполнение «С54»)
DXX – По запросу (IP54, шкафное исполнение «С54»)
Х – нет дополнительного пульта
Е1 – TG920-LED – выносной LED пульт управления
Е2 – TG920-LED2 — выносной LED пульт управления с потенциометром
S – TG920-LCD – выносной пульт с LCD дисплеем
H7 – TG920-HMI – сенсорная HMI-панель 7 дюймов
H10 – TG920-HMI – сенсорная HMI-панель 10 дюймов
